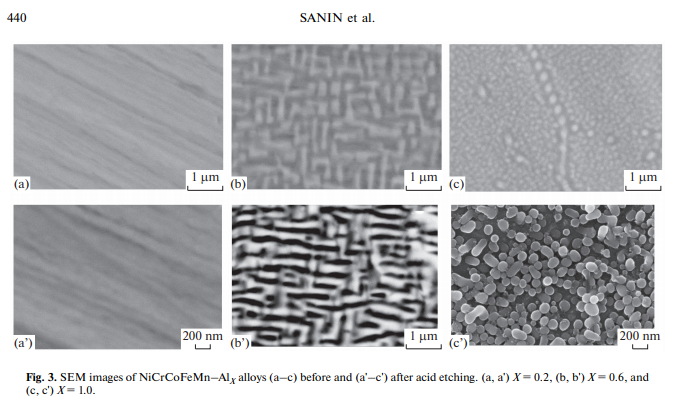

The анализ структурных составляющие полученных сплавов показали, что эти HEAS состоят из двух фаз: твердый раствор на основе & gamma;/& alpha; \\ ПСЭ и твердый раствор на основе & beta;-phase (NiAl интерметаллиды)-.

~

the Размер структурных компонентов (50-100 нм) делает невозможным собирать данные EDS. В связи с этим было интересно изучить состав матрицы и дисперсионного нанопреципитата. Получены наноразмерные композитная структура является нетипичным из исследованных HEAS и, в будущем, такие композиции могут быть использованы в качестве конструкционных материалов для различных применений.

Synthesis из литого NiCrCoFeMn - (Ti-Si-в (с)) HEAS

The подготовкой литых HEAS армированного кремнием боридом с помощью введения комплексного модификатора на основе Ti-Si - B (C) Система в зеленую смесь методом металлотермического SHS впервые была изучена. Основная цель состоит в том, чтобы обеспечить композиции с регулируемым по фазе и получить заданную структуру, состоящую из HEA матрицы (Co-Cr-Fe-Ni-Mn) и усиление осадков на основе боридов металлов и силициды (Ti (Cr), С, Ti (Cr), B2, ti5si3 и т. Д.). Большинство из элементов, входящих в состав изученной являются реактивными и могут иметь взаимное влияние на возникновение химических реакций при взаимодействии композиции в волне горения. Следует отметить, что Никркоременская Гэй, также известный как сплав Кантора, образует основу того, что теперь называется семьей из пошатников и многофазная. Тем не менее, ранее было показано, что NiCrCoFeMn сплав, в том числе один подготовлен с использованием металлотермического SHS [33, 34], обладает свойствами низкой прочности [4]. Следовательно, формирование новых структурных элементов может улучшить прочность свойств потрясения системы Cr-Fe-Ni-Mn. В этом контексте особое внимание было уделено определению и тестирование режимов синтеза по СО- Cr-Fe-Ni-Mn HEAS усилено кремния борида с помощью введения Ti-Si-B (C) комплекс модификаторов. \\ п

The СВС может быть представлена ​​следующей схемой: \\ п

=\\ нА видео записи процесса сгорания изученных композиций продемонстрировали, что, при а \\ п 0-8% массы, зеленая смесь способна гореть и, как следствие, Изготовленные продукты сгорания были сформированы. Однако для α=6-8 мас.%, Подготовленные образцы проявляли низкую пластичность и разрушенные при ударе. Исследования SEM этих сплавов выявлены преципитаты карбида и борид фаз в объеме материала, в том числе сложных интерметаллических соединений, которые, по-видимому является причиной повышенной хрупкости. Таким образом, можно сделать вывод о том, что композиции с & alpha;<6% являются более перспективными для дальнейшего исследования.

for α \\ п 6% и \\ ​​п 30 г Сформированы слитки с прозрачным фазовым разделением. Увеличение альфа привело к заметному уменьшению скорости горения (рис. 4).<>

phase структуру и обладают повышенная пластичность [3-6]. Введение & alpha; [Ti-Si-В (С)] в состав зеленой смеси дает возможность контролировать формирование композиционной структуры, состоящую из гомогенной матрицы на основе HEAS и укрепления структурных включений. Контролируемое добавление компонентов «света» снижает плотность полученных потрясений и увеличивает их физико-механические характеристики. Одновременное введение- silicon и бора способствует повышению стойкости к окислению сплавов.

--Figure 5 показывает шаблон XRD, типичный для потрясения Nicrcofemn- (Ti-Si-B (C)). Сплавы состоят только из двух фаз: αFE (BCC) и γ

\\ НСМОС изображения представлены на рис. 6 показывают, однородные структуры сплавов NiCrCoFeMn Получено с помощью добавки Ti-Si-B (C). Карты элементов (фиг. 7-9) выявили новые структурные осадки в матрице.
