R41

сплав R41, UNS N07041, Rene41, W.Nr.2.4665, Hyness сплавы R41, J1610, carpenter41

в диапазоне 650 - 900°C высокая прочность на растяжение, стойкость и ползучесть, а также хорошая устойчивость к окислению.для производства высокотемпературных деталей аэрокосмического двигателя, требующих высокой прочности ниже 870ºс, и высокотемпературных деталей для антиокислительных двигателей ниже 980ºс.

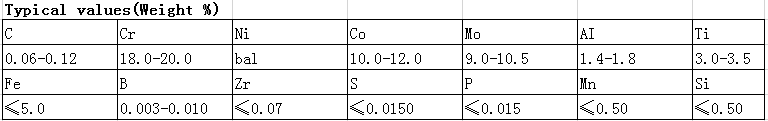

физическое свойство

температура плавления: 1316 - 1371°C

плотность: 8.27 g / cm3

твердость: ≤ 363 (HBS)

магнитные: < 1,002 часа / м

выполнять стандарт

стандарт AMS 5545

стандарт AMS 5712

стандарт AMS 5713

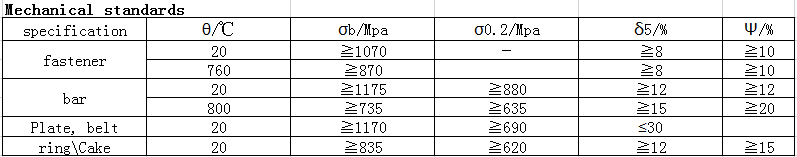

обработка

пластичность

перед ковкой слитка должна быть равномерна, температура нагрева при ковке составляет 1100 °C ~ 1180℃.

технология термообработки деталей

1для работы при низкой температуре требуется высокая прочность на растяжение и усталость деталей, принимается 1080°C, охлаждение воздуха + 760°C, 16H, воздушное охлаждение

2при работе при высоких температурах, когда требуется высокая теплопрочность, режим термической обработки составляет 1180°C, воздушное охлаждение + 900°C 4H, воздушное охлаждение.

технология сварки

сплав можно сварка плавлением, диффузионной, фрикционной сваркой.

область применения

блок авиационных двигателей

L диск компрессора двигателя, диск турбины, обод

L приёмник, нагнетатель, турбина

L деталь форсажной камеры и крепеж

деталь сварного подшипника
