Figure 2 представлена ​​SEM микрофотография восемь материальных состояний, которые были рассмотрены в данной работе. Четыре значения материаловCA, представлены в верхнем ряду по фиг. 2. Полностью тепловое-treated материальные состояния после вторичной очистки (таблица 2) показаны в нижнем ряду на фиг. 2.-

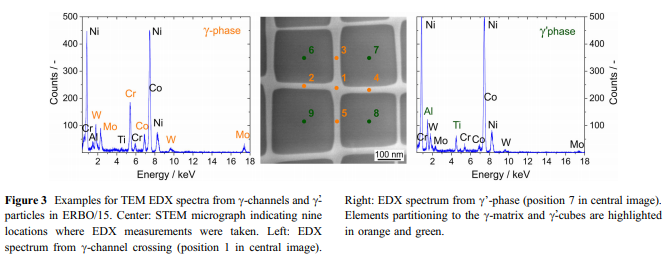

 /-&-//Transmission электронной микроскопии (ТЕМ) была использована для анализа химии местного сплава из двух фаз в с \\ пс/microstructure. ТАМ проводили с использованием-jeol jsm-6490 (для ERBO&1) и Tecnai G2 F20 из FEI (для ERBO 15 и его производных), как оснащены FEG, работающим на 200 кВ и системе анализа EDAX. Процедура, которая использовалась для измерения фазовых композиций в трех вариантах ERBO-15, иллюстрируется на фиг. 3. Изображение в середине на фиг. 3 показана стеблевая микрофотография, взятая в a @ [направлением (с несколькими лучами). EDX-спектры были взяты в пять сchannel позиций (1-5, как указано) и в центрах четырех соседних сparticles (позиции 6-9). Каждый спектр EDX был записан с диаметром электронного пучка10 Nm в течение 60 с. Композиции были рассчитаны с использованием алгоритма EDAX. Значения для обоего фаз были получены как средние из пяти измерений каналов (точки анализа 1 до 5) и четырех измерений частиц (точки анализа 6 до 9). Примеры спектров EDX для креста CChannel (в оранжевом, положении 1) и для-&

upper правый c   egper, позиция 7) показаныв левом и правом диаграммы, как указано. Сравнение

 FO, мы используем некоторые результаты локального состава, сообщают Parsa et al. [36], которые были получены с помощью местного атома электрода зонда (LEAPTM 3000X HR, Cameca Instruments) в режиме напряжения на образец базовой температуре * 65 К.-=//

 Resonant ультразвуковой спектроскопии (РУС): В данной работе, упругие коэффициенты жесткости в зависимости от температуры были определены с помощью резонансной ультразвуковой спектроскопии (RUS), например, [38, 39]. Именно 100 [ориентированные кубовидные образцы целевых размеров около 8 9 7 х 6 мм3 336 мм3 были получены путем комбинирования Лауэ ориентации с механической обработкой искровой эрозии, как описано в [40]. В настоящей работе были взяты измерения RUS для ERBO15 и его вариантов. Для сравнения, данные для Erbo1 были взяты из работы Demtro¨der и др. [41]. Все размеры образцов приведены в таблице 3. Для всех образцов, испытанных в данной работе, было хорошее совпадение геометрических плотностей QG (рассчитано из образцов веса и объема) и плотность, определенная по методе плавучести QB (таблица 3). Хорошие поверхностные качества устанавливаются путем шлифования и полировки алмазной пластины.

in рис. 4а, на фиг. 4а, типичный РУС образец показан зажат между двумя керамических стержней иmeasurement Thermople поблизости. Во время экспериментов термопара не была прикреплена к образцу, а очень близко. Образец и соответствующая часть термопары находились в постоянной температуре зоне печи

.

--- -/for Работают экспериментальное определение резонансных частот, используются свободно вибрирующие образцы. Экспериментально полученные резонансные частоты связаны с тремя независимых коэффициентами упругой жесткости С11, С12 и С44 псевдо/cubic кристалла [38, 39, 41]. Для сбора данных был использован аппарат RUS, построенный вouse. Система состояла из анализатора частотного отклика (тип FRA5087 от NF Corporation) в сочетании с высоким

temperature печь и регулятор температуры каскадной (введите 2704 от Eurotherm). Резонансные спектры образцов были записаны в диапазоне от 150 до 1000 кГц. В случае Erbo1 Demtrojer et al. [41] исследованы упругие свойства в 50 K шагов между комнатной температурой и 1273 К. Erbo 15 варианты настоящей работы были исследованы в 10 K шагов между 100 и 673 К.
