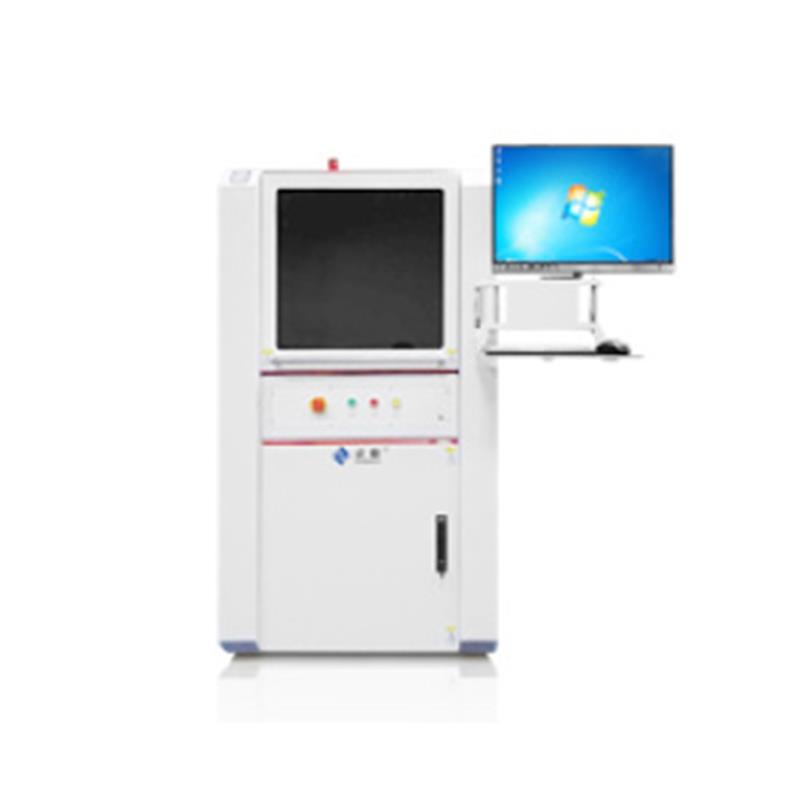

Серия контроллеров внешнего вида FPC

(AVI-600L / AVI-800Z / AVI-1000Z)

ИСПОЛЬЗОВАНИЕ

Это оборудование в основном используется для проверки внешнего вида гибкой печатной платы (FPC) и FPCA после SMT, которые могут быть напрямую подключены к контролю вытяжной пластины, а также могут автоматически загружаться и выгружаться.

ХАРАКТЕРИСТИКИ

1. Устройство AVI создает нейронную сеть, а программное обеспечение имеет функцию, аналогичную функции человеческого мозга, и функцию глубокого обучения. Он может сделать разные результаты расчета для дефектов различных продуктов и обратной связи результатов;

2. Высокий уровень обнаружения, несколько ложных тревожных точек, только один человек необходим для завершения всей работы линии, значительно экономя трудозатраты на пересмотр;

3. Оборудование обладает высокой универсальностью, быстрым переключением между различными типами машин, непосредственным обнаружением отжима, не требует инвестиций в оснастку и приспособления, экономит массу средств;

4. Структура оборудования проста, частота отказов машины практически равна нулю, низкие затраты на техническое обслуживание, высокая скорость перемещения оборудования.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                     ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры (Д × Ш × В)                                           1000 × 1400 × 1500мм

Измерительная доска                                     MIN 60 × 80 мм   МАКС 450 × 500мм

Точность обнаружения                                                         ± 1 мм

Повторите Точность                                                         КФК ≧ 1,33

Точность обнаружения

бракованной продукции                                                   менее 0,3%

Оборудование                                       Более 90% и выход продукта высокий.

Проходной тариф                                                 Этот индекс может быть улучшен.

Скорость ложной тревоги

(Подсчет очков за ПК)                                       менее 0,5 балла / шт

Эффективность обнаружения                                               0.5S-1.5s / PCS

Режим обнаружения                               Обнаружение пластин прямого извлечения после обнаружения прямой отгрузки пластин извлечения.

персонал                                         Только одна операция OP онлайн, чтобы завершить линию обнаружения, кормление,

                                                        просмотр и выбор неисправного   товары.

Режим обнаружения двухканальной линии

Фидер → AVI Обнаружение положительного → Flipper → AVI Обнаружение противоположной стороны → Трек → VRS
