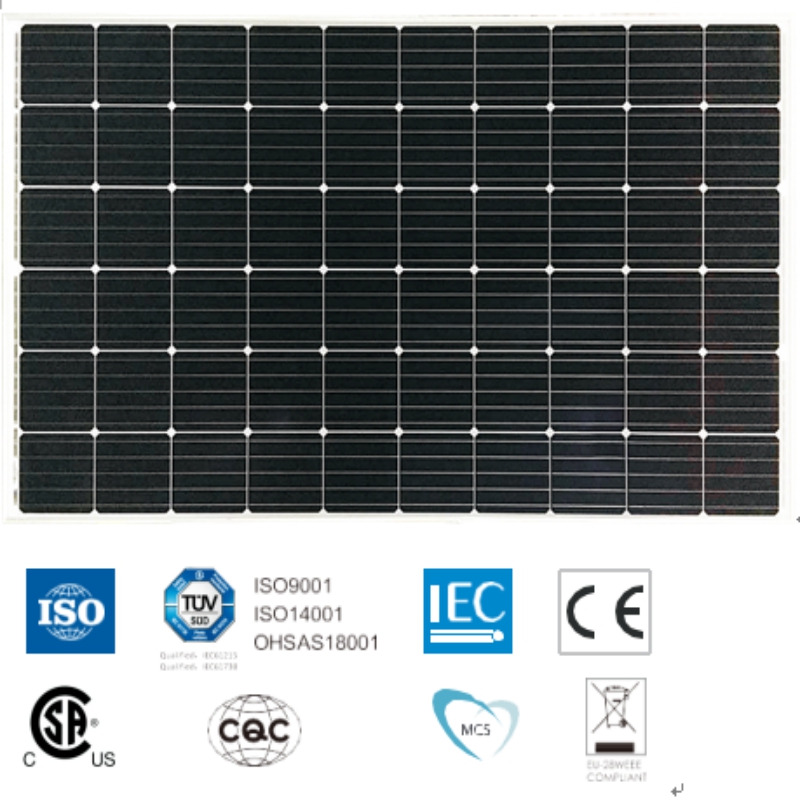

МОНОКРИСТАЛЛИЧЕСКИЙ МОДУЛЬ 60 КЛЕТОК

ДИАПАЗОН ВЫХОДА МОЩНОСТИ 270-290Wp

МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ 1500 В постоянного тока

МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ 17,7%

E L E C T R IC AL DATA (S T C)

Номер модели                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

Номинальная мощность в ваттах-Pmax (Вт)       270                             275                             280                             285                         290

Напряжение разомкнутой цепи Voc (V)             38,4                             38,5                             38,7                           38,8                         38,9

Ток короткого замыкания-Isc (A)               9,27                             9,36                             9,47                           9,56                         9,65

Максимальное напряжение питания-Vmpp (В)     30,8                             31,0                             31,2                           31,4                         31,6

Максимальная сила тока-имп (А)       8,77                             8,88                             8,98                           9,08                           9,18

Эффективность модуля (%)                       +16,6                             16,9                               17,2                         17,5                           17,7

STC: освещенность 1000 Вт / м², температура ячейки 25 ° C, воздушная масса AM1,5 в соответствии с EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Номер модели                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

Максимальная мощность-Pmax (Вт)                 197,4                           201,0                         204,7                       208,3                         211,0

Напряжение разомкнутой цепи Voc (V)               35,2                           35,5                           35,8                         36,2                           36,5

Ток короткого замыкания-Isc (A)                 7,31                             7,35                           7,41                         7,45                           7,50

Максимальное напряжение питания-Vmpp (В)       28,4                           28,6                           28,9                         29,1                           29,4

Максимальная сила тока-имп (А)       6,95                             7,03                           7,09                           7,16                           7,23

CNOCT: мощность излучения 800 Вт / м², температура окружающей среды 20 ° C, скорость ветра 1 м / с.

МЕХАНИЧЕСКИЕ ДАННЫЕ AL

Солнечные батареи                                           Монокристаллический 156,75 × 156,75 мм

Конфигурация ячейки                               60 ячеек (6 × 10)

Размеры модуля                           1650 × 992 × 35 мм

Вес                                               18кг

вышележащим                                       3,2 мм, высокая пропускная способность, с низким содержанием железа, закаленное стекло ARC

подложка                                         Белый лист

Рамка                                             Серебряный анодированный алюминиевый сплав типа 6063T5, цвет серебристый

J-Box                                               В горшке, IP67, 1500 В пост. Тока, 3 байпасных диода Шоттки

Кабели                                             4,0 мм² (12 AWG), длина 900 мм

соединитель                                       IP67 MC4 совместимый

ТЕМПЕРАТУРА & МАКСИМАЛЬНЫЕ РЕЙТИНГИ

Номинальная рабочая температура ячейки (NOCT)                       45 ° С ± 2 ° С

Температурный коэффициент Voc                                             -0,32% / ° С

Температурный коэффициент Isc                                             0,05% / ° С

Температурный коэффициент Pmax                                         -0,39% / ° С

Рабочая температура                                                     -40 ~ 85 ° С

Максимальное напряжение системы                                                     1500 В постоянного тока

Максимальный рейтинг предохранителей серии                                                       15А

Ограничение обратного тока                                                   15А

КОНФИГУРАЦИЯ УПАКОВКИ

                                                                  40ft                               20ft

Количество модулей в контейнере                   840                               360

Количество модулей на поддоне                           30                                 30

Количество поддонов в контейнере                       28                                 12

Размеры упаковочной коробки (ДхШхВ) в мм     1680 × 1120 × 1130           1680 × 1120 × 1130

Вес брутто коробки [кг                                         590                               590

ВНИМАНИЕ: ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ И УСТАНОВКЕ, ПРЕЖДЕ ЧЕМ ИСПОЛЬЗОВАТЬ ПРОДУКТ.
