Сертифицировано для противостояния суровым условиям окружающей среды

-Anti-отражательный & противозадирная поверхность минимизирует потери энергии от грязи и пыли

-Солевой туман, аммиак & устойчивость к выдувному песку для побережья, фермы и пустыни

окружающая среда

-Отличная механическая нагрузка 2400Па & сопротивление снега нагрузка 5400Па

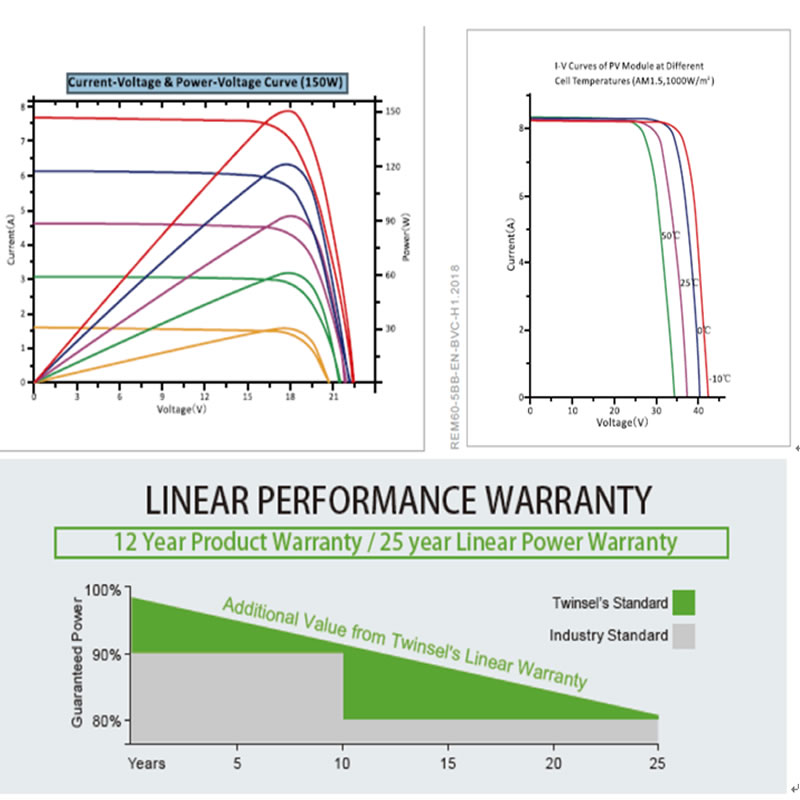

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (STC)

Номер модели                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Номинальная мощность в ваттах-Pmax (Вт)       150           155             160               165         170

Напряжение разомкнутой цепи Voc (V)               22,3         22,4           22,5               22,6       22,7

Ток короткого замыкания-Isc (A)                   8,81         8,84           8,88               8,92       8,96

Максимальное напряжение питания-Vmpp (В)     18,3         18,5           18,6               18,7       18,8

Максимальная сила тока-имп (А)       8,20         8,40           8,60               8,80       9,00

Эффективность модуля (%)                           14,9         15,4           15,9               16,4       16,9

STC: освещенность 1000 Вт / м², температура ячейки 25 ° C, воздушная масса AM1,5 в соответствии с EN 60904-3.

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (NOCT)

Номер модели                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Максимальная мощность-Pmax (Вт)                 110,9         114,6           118,3         122,0         125,7

Напряжение разомкнутой цепи Voc (V)                 20,7           20,8             20,9           21,0           21,1

Ток короткого замыкания-Isc (A)                   7,15           7,18             7,21             7,24           7,27

Максимальное напряжение питания-Vmpp (В)       +16,8           17,0             17,1           17,2           +17,3

Максимальная сила тока-имп (А)         6,61           6,77               6,93           7,09           7,25

NOCT: мощность излучения 800 Вт / м², температура окружающей среды 20 ° C, скорость ветра 1 м / с.

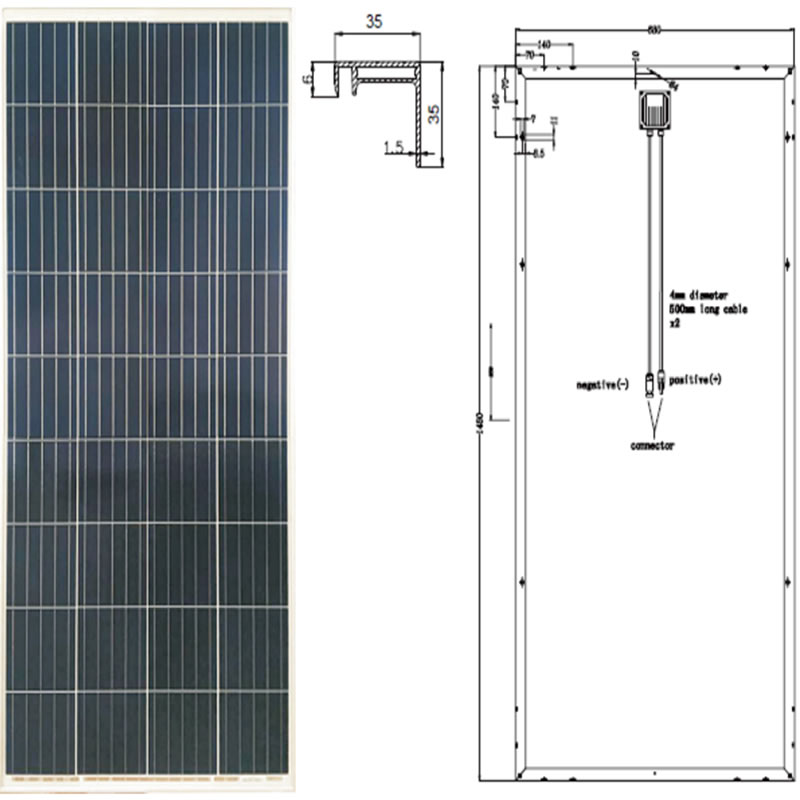

МЕХАНИЧЕСКИЕ   ДАННЫЕ

Солнечные батареи                                       Поликристаллический 156,75 × 156,75 мм

Конфигурация ячейки                         36 ячеек (4 × 9)

Размеры модуля                       1480 × 680 × 35 мм

Вес                                           11кг

вышележащим                                     3,2 мм, высокая пропускная способность, с низким содержанием железа, закаленное стекло ARC

подложка                                         Белый лист

Рамка                                               Серебряный анодированный алюминиевый сплав типа 6063T5, цвет серебристый

J-Box                                               В горшке, IP67, 1000 В пост. Тока, 3 диода обхода Шоттки

Кабели                                             4,0 мм² (12 AWG), длина 900 мм

соединитель                                       IP67 MC4 совместимый

ТЕМПЕРАТУРА & МАКСИМАЛЬНЫЕ РЕЙТИНГИ

Номинальная рабочая температура ячейки (NOCT)             45 ° С ± 2 ° С

Температурный коэффициент Voc                                   -0,32% / ° С

Температурный коэффициент Isc                                     0,05% / ° С

Температурный коэффициент Pmax                                 -0,39% / ° С

Рабочая температура                                               -40 ~ + 85 ° C

Максимальное напряжение системы                                             1000VDC

Максимальный рейтинг предохранителей серии                                                   15А

Ограничение обратного тока                                                 15А

КОНФИГУРАЦИЯ УПАКОВКИ

Количество модулей в контейнере                           40ft                 20ft

Количество модулей на поддоне                                 1600               700

Количество поддонов в контейнере                               2                     2

Размеры упаковочной коробки (ДхШхВ) в мм               800                 350

Вес брутто коробки [кг]                                         23                   23
