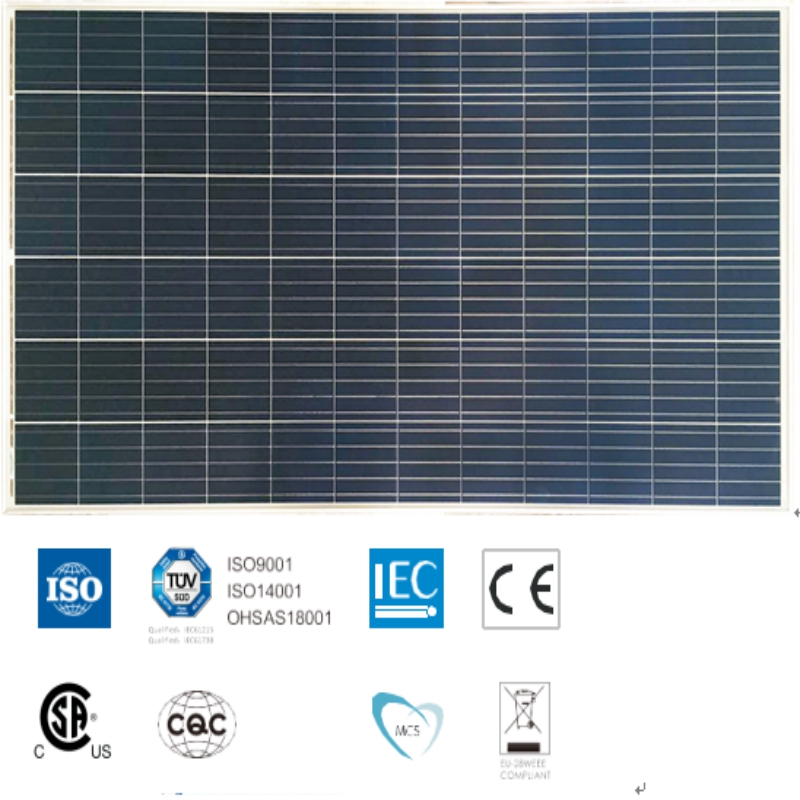

72   CELL   пОЛИКРИСТАЛЛИЧЕСКОГО   МОДУЛЬ

ДИАПАЗОН ВЫХОДА МОЩНОСТИ 320-340Wp

МАКСИМАЛЬНОЕ СИСТЕМНОЕ НАПРЯЖЕНИЕ 1500 В постоянного тока

МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ 17,5%

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (STC)

Номер модели                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Номинальная мощность в ваттах-Pmax (Вт)                     320                               325                               330                                 335                               340

Напряжение разомкнутой цепи Voc (V)                           45,7                               46,0                             46,3                                 46,5                             46,8

Ток короткого замыкания-Isc (A)                             9,15                               9,20                             9,25                                 9,30                           9,35

Максимальное напряжение питания-Vmpp (В)                 37,3                               37,7                               38,1                             38,4                             38,6

Максимальная сила тока-имп (А)                   8,60                               8,65                                 8,70                             8,75                             8,80

Эффективность модуля (%)                                     16,5                             +16,8                                 17,1                             +17,3                               17,5

STC: освещенность 1000 Вт / м², температура ячейки 25 ° C, воздушная масса AM1,5 в соответствии с EN 60904-3.

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ (NOCT)

Номер модели                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Максимальная мощность-Pmax (Вт)                     238,4                           242,1                             245,9                         249,6                         253,3

Напряжение разомкнутой цепи Voc (V)                   42,5                             42,7                                 43,0                           43,3                             43,6

Ток короткого замыкания-Isc (A)                     7,40                             7,44                                   7,49                         7,53                           7,57

максимальная Напряжение питания-Vmpp   (В)           34,0                             34,2                                   34,5                           34,7                           34,9

Максимальная сила тока-имп (А)           7,01                             7,08                                 7,13                         7,19                           7,26

  NOCT: мощность излучения 800 Вт / м², температура окружающей среды 20 ° C, скорость ветра 1 м / с.

МЕХАНИЧЕСКИЕ ДАННЫЕ

Солнечные батареи                                             Поликристаллический 156,75 × 156,75 мм

Конфигурация ячейки                                 72 ячейки (6 × 12)

Размеры модуля                             1956 × 992 × 40 мм

Вес                                                 22кг

вышележащим                                         3,2 мм, высокая пропускная способность, с низким содержанием железа, закаленное стекло ARC

подложка                                             Backsheet

Рамка                                                 Серебряный анодированный алюминиевый сплав типа 6063T5, цвет серебристый

J-Box                                                     В горшке, IP67, 1500 В пост. Тока, 3 байпасных диода Шоттки

Кабели                                                   4,0 мм² (12 AWG), длина 1200 мм

соединитель                                             IP67 MC4 совместимый

ТЕМПЕРАТУРА & МАКСИМАЛЬНЫЕ РЕЙТИНГИ

Номинальная рабочая температура ячейки (NOCT)                       45 ° С ± 2 ° С

Температурный коэффициент Voc                                             -0,32% / ° С

Температурный коэффициент Isc                                               0,05% / ° С

Температурный коэффициент Pmax                                         -0,39% / ° С

Рабочая температура                                                   -40 ~ + 85 ° C

Максимальное напряжение системы                                                   1500 В постоянного тока

Максимальный рейтинг предохранителей серии                                                     15А

Ограничение обратного тока                                                   15А

УПАКОВКИ   КОНФИГУРАЦИИ

                                                                            40ft                                       20ft

Количество модулей в контейнере                               648                                       270

Количество модулей на поддоне                                       27                                         27

Количество поддонов в контейнере                                   24                                         10

Размеры упаковочной коробки (ДхШхВ) в мм                 1980 × 1130 × 1130                   1980 × 1130 × 1130

Вес брутто коробки [кг                                                   640                                         640

ВНИМАНИЕ: ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ И УСТАНОВКЕ, ПРЕЖДЕ ЧЕМ ИСПОЛЬЗОВАТЬ ПРОДУКТ.
