Многоканальный интеллектуальный цифровой вихретоковый   детектор

Высокоинтегрированный и высокопроизводительный интеллектуальный цифровой вихретоковый детектор

◆ Многоканальный детектор серии MSUN-EIG2000 является цифровым, интеллектуальным и высокоинтегрированным. Система объединяет независимую 1-8-канальную систему обнаружения вихревых токов с мощными функциями обнаружения и эксперимента, хорошей стабильностью и высоким отношением шума к шуму. В то же время он может расширить ряд практических функций применения (сортировка по твердости).

◆ Система использует самые передовые микрокомпьютерные электронные технологии, технологии цифровой обработки DSP и технологию FPGA для разработки и проектирования. На основе разработки системы ОКНА. Основываясь на платформе обнаружения системы, сигнал и данные обнаружения могут совместно использоваться в нескольких аспектах, а функции сбора, вывода, анализа, хранения и считывания данных интеллектуально обрабатываются.

◆ Обладая мощными возможностями ввода / вывода данных, он может подключаться к большинству мировых систем автоматизации.

◆ Новый программный алгоритм, лучшая производительность обнаружения и более высокое отношение шума к шуму, чем у аналогов, непрерывная разработка программного обеспечения, обеспечивающая бесплатные обновления программного обеспечения на всю жизнь.

◆ Прибор может быть оснащен высокоточным автоматическим согласующим модулем, устройством магнитного насыщения, системой маркировки и системой сигнализации для автоматического обнаружения вихревых токов.

◆ Мощные функции программного обеспечения включают хранение параметров, хранение данных, анализ отчетов, статистику и многое другое.

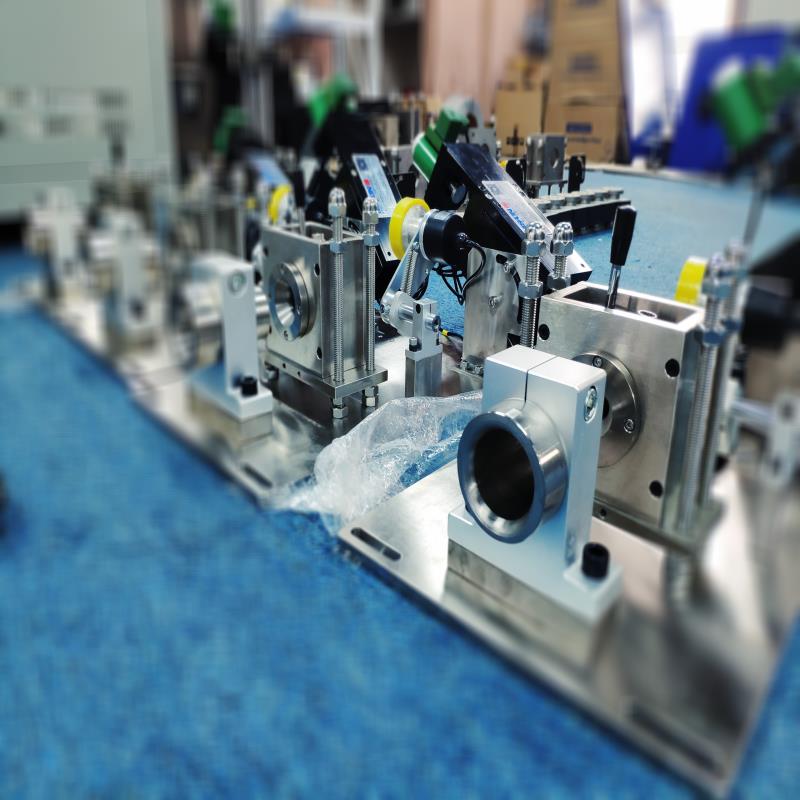

◆ Он может быть оснащен катушками различных конструкций с низкими требованиями к зазору (выбор датчиков может быть полностью определен в соответствии с требованиями тестирования пользователя), и он может гибко и быстро настраивать различные высокопроизводительные и экономически эффективные датчики обнаружения (точка тип), плоский, внутренний износ, внешний износ, седло, поворотная развертка, сортировка и другие датчики).

◆ Прибор прост, удобен и интуитивно понятен в эксплуатации.

◆ Быстро переключайтесь между китайским и английским с помощью одной кнопки и быстро настраивайте многоязычные пакеты.

◆ Система может широко использоваться в атомной энергетике, нефтехимии, металлургии, университетском обучении, на предприятиях автоматизации, производстве автозапчастей, в различных лабораториях и других отраслях.

Технические характеристики

◆ Канал обнаружения: 1-8 (устойчивое расширение по мере необходимости)

◆ Диапазон частот: 10 Гц ~ 12 МГц, плавная регулировка; несколько независимых частот, одна частота, 8 частотных опций (до 16 программных частот на канал);

◆ Система основана на разработке WINDOWS, и система постоянно обновляется бесплатно;

◆ Диапазон усиления: от 0,0 до 99,0 дБ с плавной регулировкой, шаг: 0,1 дБ; тонкая настройка, быстрое увеличение / уменьшение;

◆ Коэффициент усиления: (X / Y) 0,1 ~ 10,0; плавная регулировка, точная настройка, быстрое увеличение / уменьшение ；

◆ Соотношение сигнал / шум ≥10 дБ (до 30 дБ);

◆ Чередование фаз: 0 ~ 360 °, плавная регулировка, шаг: 1;

◆ Регулируемый уровень привода зонда (возбуждения): от 1 до 16;

◆ Коэффициент фильтрации: 0-30000;

◆ Регулируемый диапазон обнаружения, т. Е. Максимальное значение измерения: 10 ~ 10000, шаг 1;

◆ Коэффициент аппаратного усиления: 1 дБ ~ 32 дБ с плавной регулировкой, шаг: 1 дБ;

◆ несколько режимов возбуждения: DP / DI; может быть настроен с дифференциальным, абсолютным и различными пользовательскими датчиками;

◆ Функция аварийной сигнализации зонда (просмотр модели)

◆ быстрый цифровой баланс;

◆ режимы отображения сплошной линии и гашения являются гибкими и необязательными;

◆ Коэффициент отображения гашения: 1 ~ 400;

◆ Цифровая фильтрация: низкочастотный (0 Гц ~ 2000 Гц) высокочастотный (0 Гц ~ 2000 Гц); используя уникальный " цифровая фильтрация " эффективно подавлять помехи на месте, обеспечивать точность и стабильность обнаружения;

◆ Стабильность: 16 часов≤2 дБ;

◆ полезная модель имеет функцию отсечения сигналов конца и конца хвоста и эффективного контроля конечной мертвой зоны конца конца;

◆ Длительность будильника может быть отрегулирована: 10 мс ~ 60000 мс, шаг 1 мс;

◆ Отсутствующий показатель: ≤0%, ложноположительный показатель (ошибочно оцененный как несоответствующий продукт по ошибке) ≤1%;

◆ Подавать точные и своевременные сигналы обратной связи на дефектные детали и выполнять струйную маркировку, положение маркировки, длину и т. Д. (Требуется периферийная поддержка);

◆ автоматически записывать количество дефектов и их местонахождение;

◆ с маркировкой задержки, маркировкой фиксированной длины, сигнализацией задержки и другими функциями;

◆ Гибкий выбор внутренних и внешних часов;

◆ Точность маркировки до ≤ ± 10 мм (требуется периферийная поддержка, в зависимости от скорости обнаружения, требований);

◆ Программный / аппаратный выходной сигнал тревоги в режиме реального времени, несколько режимов окна сигналов тревоги (круговой, квадратный, веерообразный, нестандартный тип), с сигнализацией, функцией предварительной сигнализации и может выводить сигналы отдельно;

◆ Неравномерная амплитуда, асимметричная фазовая настройка зоны тревоги;

◆ Несколько режимов отображения: импеданс, временная база, развертка AB, 8-частотная сортировка, аналоговый 3D-дисплей (в зависимости от выбора модели);

◆ с уникальной базовой линией тревоги, более интуитивно понятным отображением данных обнаружения;

◆ Может хранить большое количество различных программ обнаружения и тестовых данных;

◆ Функция расширения воспроизведения вихретокового сигнала может измерять амплитуду, фазу и цифровое значение дефекта;

◆ декартова система координат и выбор полярной системы координат;

◆ Автоматически формировать протоколы испытаний (включая количество тестов, персонал тестирования, параметры тестирования, количество проходов и количество несоответствий и т. Д.);

◆ Переключение между китайским и английским рабочими языками в один клик, нет необходимости устанавливать операционную систему или онлайн-справку;

◆ Электропитание: 220В / 110В переменного тока;

◆ Рабочая температура: 0 ° C ~ + 45 ° C, температура хранения: -20 ° C ~ + 50 ° C, относительная влажность: ≤85%;

◆ Плоскость для установки каждого дефектоскопа: 550 × 1000 мм2, а сигнальная линия может быть либо боковой стенкой, либо снизу.

◆ Внешний вид, размер и вес: 500 * 500 * 180 мм (Д * Ш * В), вес: 5 кг   (без дисплея)

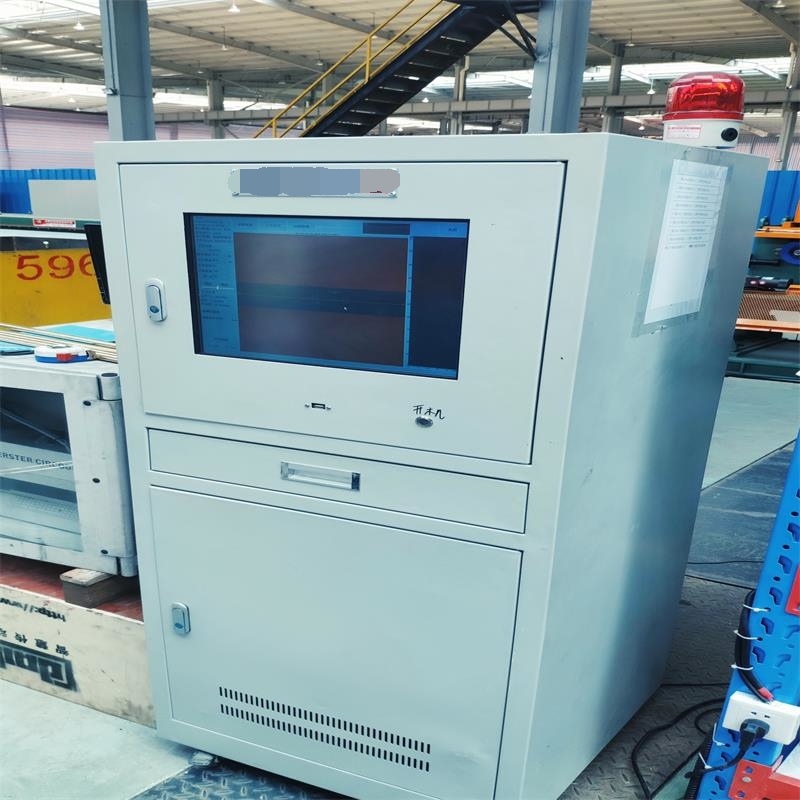

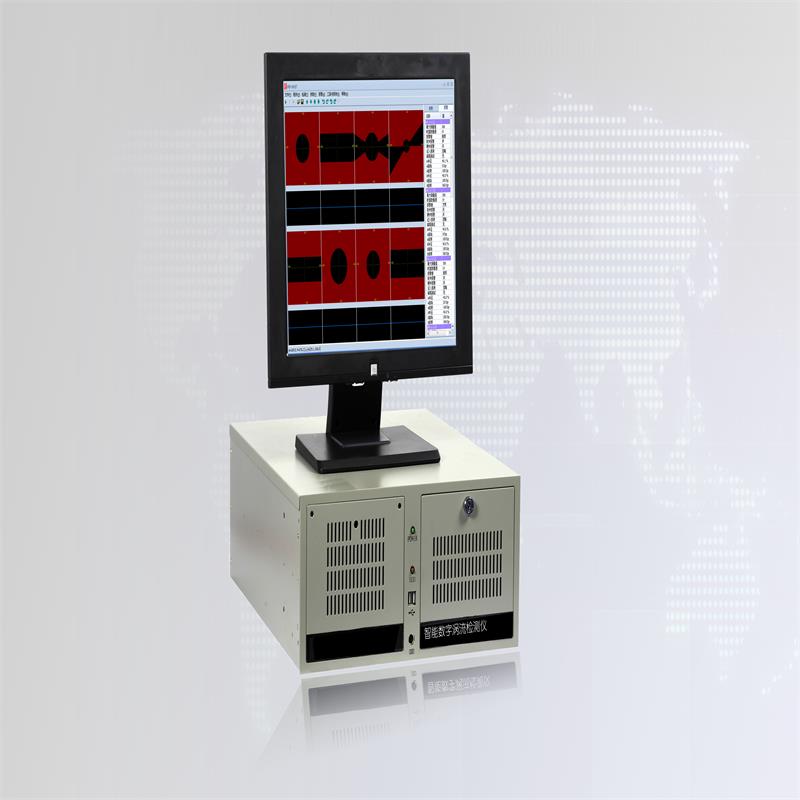

◆ Опциональный малый промышленный тип управления, горизонтальный промышленный тип управления, 5U промышленный тип управления (с дисплеем)
