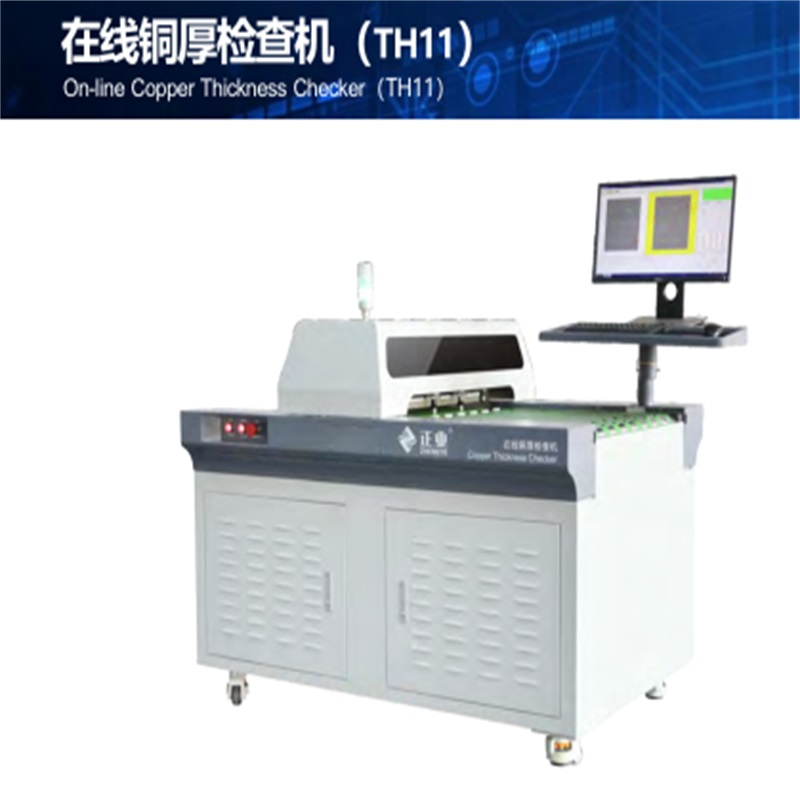

печатная плата   Он-лайн Проверка толщины меди (TH11)

ИСПОЛЬЗОВАНИЕ

Онлайновая машина для проверки толщины меди подходит для измерения толщины меди на поверхности твердой платы, однослойной и многослойной монтажной платы.

ХАРАКТЕРИСТИКИ

1. Подключите производственную линию: следите за стыковкой MES онлайн и предотвращайте производство бракованной продукции;

2. Точные данные: повышают эффективность тестирования и уменьшают человеческие записи и ошибки тестирования;

3. Оригинальный метод позиционирования: запатентованный дизайн, двустороннее измерение;

4. Стабильная производительность: оснащен хостом fischer PC2 и медным зондом ERCU N;

5. Толщина испытательной плиты: 0,050-12 мм, широкий диапазон толщины применяемой плиты;

6. Автоматизация: он может поддерживать три автоматические системы загрузки и разгрузки, чтобы снизить затраты и повысить эффективность;

7. Контрольные точки легко подтверждаются входным файлом (доступный тип файла: Gerber или DRL).

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                                       ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь измерительной плиты                                   200 мм × 220 мм - 650 мм × 620 мм

Толщина тестовой пластины                                                   0.05mm-12mm

Диапазон измерения толщины меди                                       0.1-120μm

Размер зоны испытания толщины меди                               > 10 мм × 15 мм

Точность тестирования                                                               ± 5%

Контроллер толщины меди                       FISHER (MMS PC2 BU)

Тестер толщины меди                             ФИШЕР (ЗОНД ERCU N)

Эффективность теста                                           6 баллов: 6-9 с / шт, 18 баллов: 10-13 с / шт

Точность позиционирования контрольной точки                                         ± 3 мм

Контрольная точка                                         1. введите файл (введите Dir) и найдите контрольные точки

2. входной файл (введите Gerber) и найти контрольные точки

3. Среднее из 5 контрольных точек или 9 контрольных точек, которые

может быть установлен программным обеспечением

Скорость платформы                                                       6м / мин, 12м / мин

Статистика данных                                                                     да

Функция сбора пластин                                                   Необязательный

Рабочая температура окружающей среды                                     22 ± 3 ° С

Требования к питанию                                                   AC220V 50 Гц

Подача воздуха                                                                   0.6-0.8Mpa

Мощность                                                                             2кВт

Вес                                                                           500кг

Внешний вид Размер (Д × Ш × В)                 1536 × 1245 × 1420 мм (платформа 900 мм)
