Система вихретокового контроля для проволоки из пружинной стали ECH7002

Обзор проекта

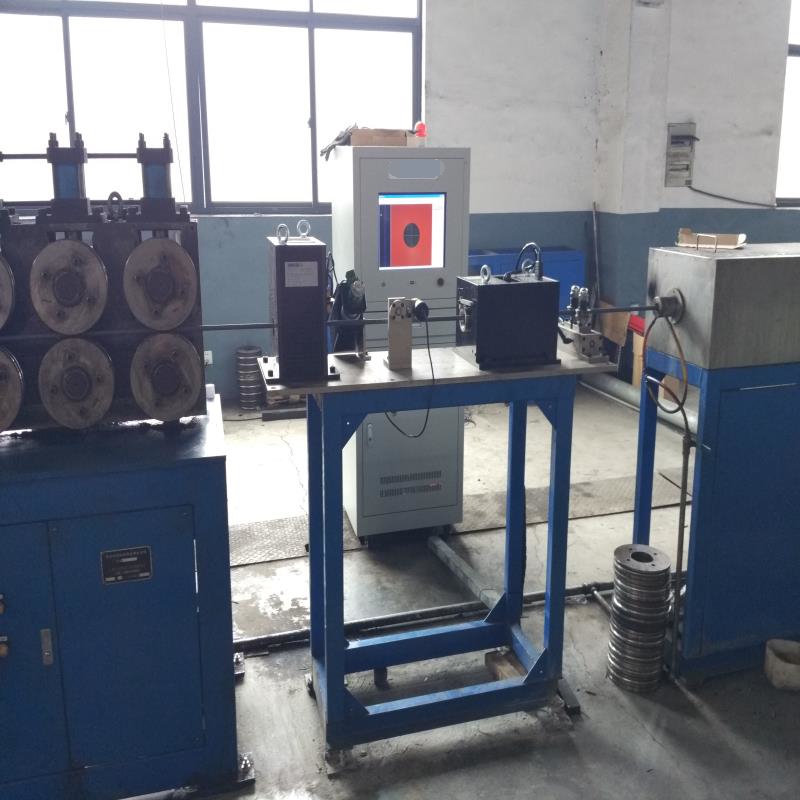

Заказчики производят пружинную стальную проволоку.   Вихретоковый автоматический дефектоскоп установлен на   чертежная машина.

Обнаружение информации о заготовке

Название объектов обнаружения                                 Проволока из пружинной стали

материал                                                       Металлические материалы, такие как ферромагнитные материалы

Спецификация размеров                                     Φ2-40 мм (в этом диапазоне настроены два комплекта зонда / направляющей втулки)

Ширина сварного шва                                                 /

длина                                                         Материал диска

Степень изгиба                                           1,5 мм / м (от станции обнаружения)

неровность                                                   Круглая поверхность (скошенный конец без выпуклого заусенца) ≦ 3.2, нет   оксидная окалина.

твердость                                                     Сильнее

Скорость обнаружения                                           Рекомендуемая скорость: 100 м / мин   регулируемый

                                                                    (Скорость обнаружения прибора: 0,52-750 м / мин)

Температура детали обнаружения                           ≦ 80 u0026 deg; С

Требование обнаружения и   Точность Стандарт

                                                                Исполнительный стандарт обнаружения

Номер Стандарт                                         Наименование стандарта                                                               класс

GB / T   11260-2008             Метод обнаружения вихревых токов   для круглой стали (сквозной тип)                             2 класс

GB / T 14480-2015             Инструмент неразрушающего контроля       Эдди   Текущий   тестирование   Оборудование                         /

Технический параметр системы

Наименование системы: Система вихретокового контроля для проволоки из пружинной стали

Тип: ECH7002

Метод обнаружения:   Двухканальное сквозное обнаружение типа

Режим управления: автоматический + ручной

Прибор и датчик: вихретоковый инструмент; Двухканальный цифровой высокоинтеллектуальный вихретоковый дефектоскоп и зонд

Платформа обнаружения: Платформа обнаружения ядра разработана независимо

Краткое введение в операцию обнаружения:

Отрегулируйте технические параметры и стандартные образцы дефектоскопа в соответствии с требованиями испытаний;

Отрегулируйте положение зонда и зонда в соответствии со спецификацией детали;

Система дефектоскопии обнаруживает заготовку, сигналы тревоги и метки;

Проволока из пружинной стали может быть отремонтирована путем отключения во время процесса;

Запись, хранение и анализ данных осуществляются хостом дефектоскопа;

Автоматически формировать отчет об обнаружении дефектов.

Важные параметры системы

название                                                 Технический параметр                                               замечания

Конец слепой зоны                                             ≦ 500m                                                 В зависимости от скорости теста

стабильность                                               После 16 часов ≦ 2 дБ                                               Проба

Точность струйной печати                               ± 50 мм                                                         Проба

Пропускное суждение                               0%                                                             Проба

Неверный показатель                                           ≦ 2%                                                           Проба

Тест скорости                                     Рекомендуемая скорость: 100 м / мин                       Проба

                                        регулируемый   (Скорость обнаружения прибора: 0,52-750 м / мин)

Principl е Сквозь   Ty вихретоковый контроль

Обнаружение вихревых токов заключается в установлении переменного магнитного поля путем подвода проводника к катушке с переменным током (называемым зондом). Переменное магнитное поле проходит через проводник и создает вместе с ним электромагнитную индукцию, а также создает вихревой ток в проводнике. Вихревой ток в проводнике также создает собственное магнитное поле. Влияние вихретокового магнитного поля также изменит напряженность исходного магнитного поля, что приведет к изменению напряжения катушки и импеданса. Следовательно, когда дефекты возникают на поверхности или вблизи поверхности проводника или измеряемых металлических материалов, это влияет на прочность и распределение вихревых токов, а изменение вихревых токов вызывает изменение напряжения и сопротивления катушки детектирования. В соответствии с этим изменением, наличие дефектов в проводнике и характеристики металлического материала могут быть известны.

Общее описание системы

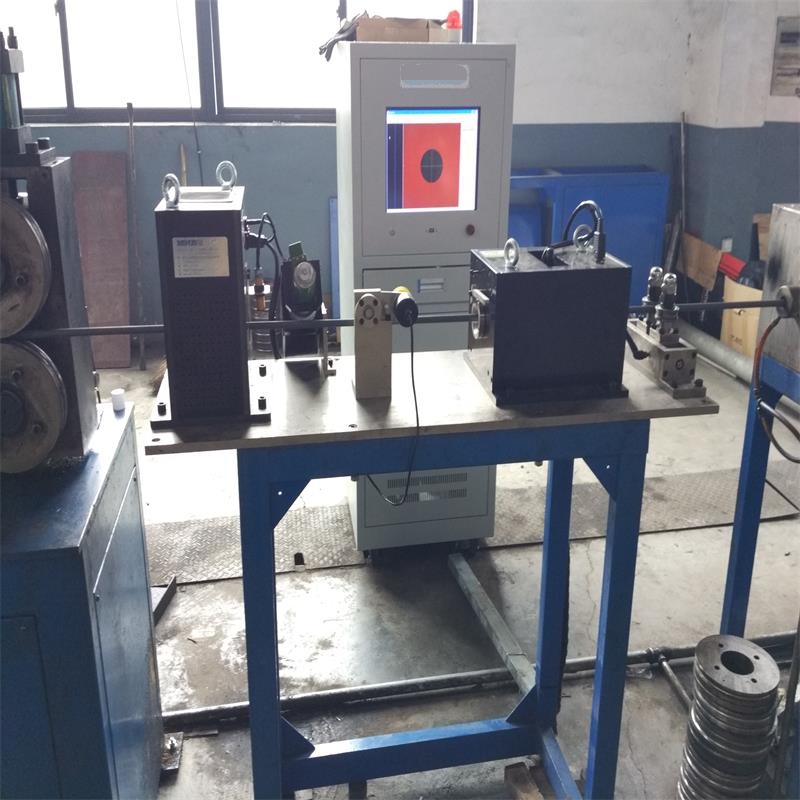

Онлайновая система включает в себя интеллектуальный цифровой двухканальный дефектоскоп, настраиваемую платформу обнаружения (включая устройства магнитного насыщения и размагничивания), сквозное устройство обнаружения, датчик, сигнализацию, систему маркировки, специализированное подлинное программное обеспечение для обнаружения и модуль автоматизации.

Рабочий процесс системы

Этот проект корректирует технические параметры дефектоскопа в соответствии с требованиями испытаний, тестируя стандартный образец → заготовка равномерно входит через передний и задний зажимной механизм → датчик обнаружения   обнаружение автоматически → обнаружение завершено →   автоматическая сигнализация   и отметьте обнаружение, когда система обнаруживает дефект заготовки → выходной сигнал   останова и измельчения до организации производства во время процесса тестирования → запись, хранение и анализ данных выполняется узлом дефектоскопа   и другие работы. Может быть достигнуто 100% обнаружение покрытия. И он может автоматически генерировать   обнаружение   отчет для дежурного обнаружения   ситуация: обнаружение   партия, количество, хороший продукт / норма отходов и т. д.
