Система вихретокового контроля в режиме реального времени для прямой сварной трубы EFH1002

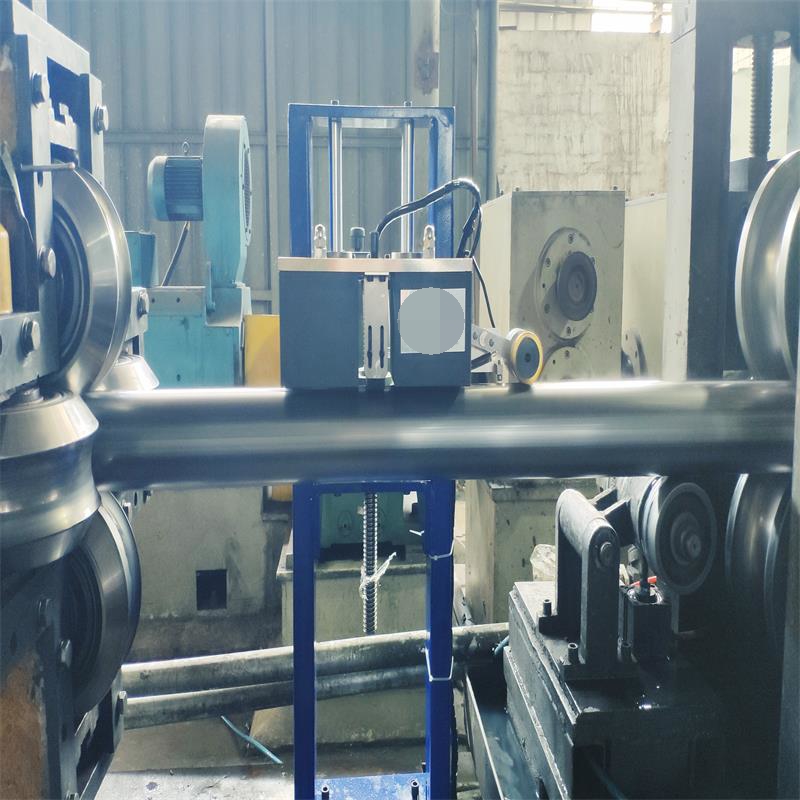

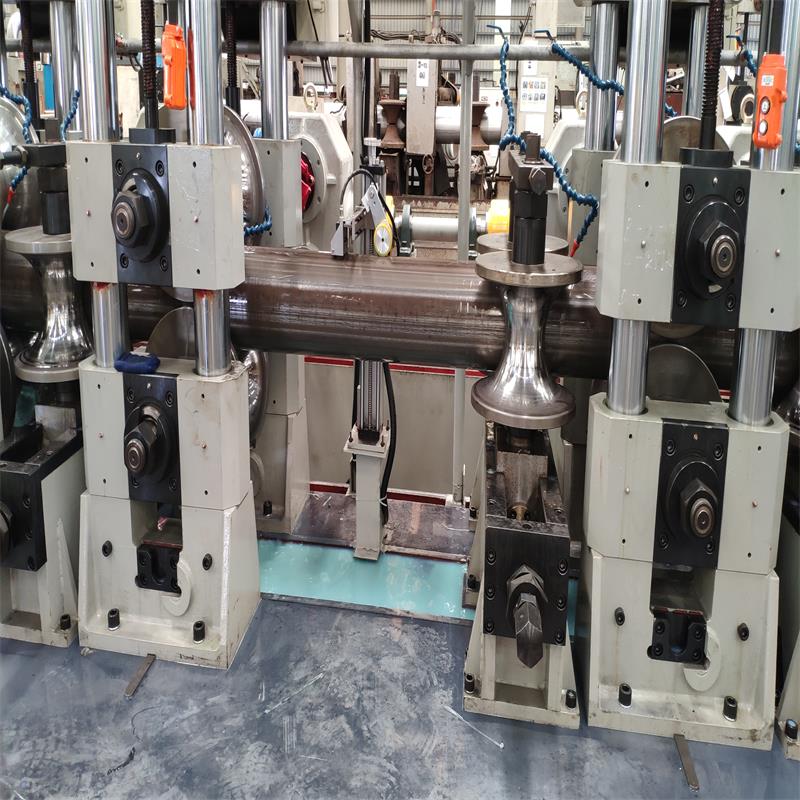

Обзор проекта

        Клиенты производят   высокочастотный сварной прямой   сварные трубы, которые изготовлены из ферромагнитных материалов. В полевых условиях установлена ​​автоматическая вихретоковая система автоматической дефектоскопии.   Требования к испытаниям: для выявления поперечных и продольных дефектов труб   и сварить. Схема испытаний предлагается для дальнейшего тестирования обеими сторонами.

Обнаружение информации о заготовке

Название объектов обнаружения                               Углеродистая сталь   Прямая сварная труба (высокочастотная сварка)

материал                                                       Металлические материалы, такие как ферромагнитные материалы

Спецификация размеров                                     Φ12-108mm

Ширина сварного шва                                                   1-5 мм (плоский шов или заусенец)

длина                                                         Обнаружение в режиме онлайн

Степень изгиба                                           1,5 мм / м (от станции обнаружения)

неровность                                                   Круглая поверхность (скошенный конец без выпуклого заусенца) ≦ 3.2, нет   оксидная окалина.

твердость                                                     Сильнее

Скорость обнаружения                                           Рекомендуемая скорость: 150 м / мин.   регулируемый

                                                                    (Скорость обнаружения прибора: 0,52-750 м / мин)

Температура детали обнаружения                           ≦ 80 ° C или нормально   температура

Требование обнаружения и   Точность Стандарт

                                                                Исполнительный стандарт обнаружения

Номер Стандарт                                         Наименование стандарта                                                               класс

GB / T 14480-2015             Инструмент неразрушающего контроля       Эдди   Текущий   тестирование   Оборудование                         /

GB / T 7735-2016               Автоматическое вихретоковое испытание бесшовных и сварных стальных труб               Высший сорт

                                            (кроме дуговой сварки под флюсом) дефекты

Технический параметр системы

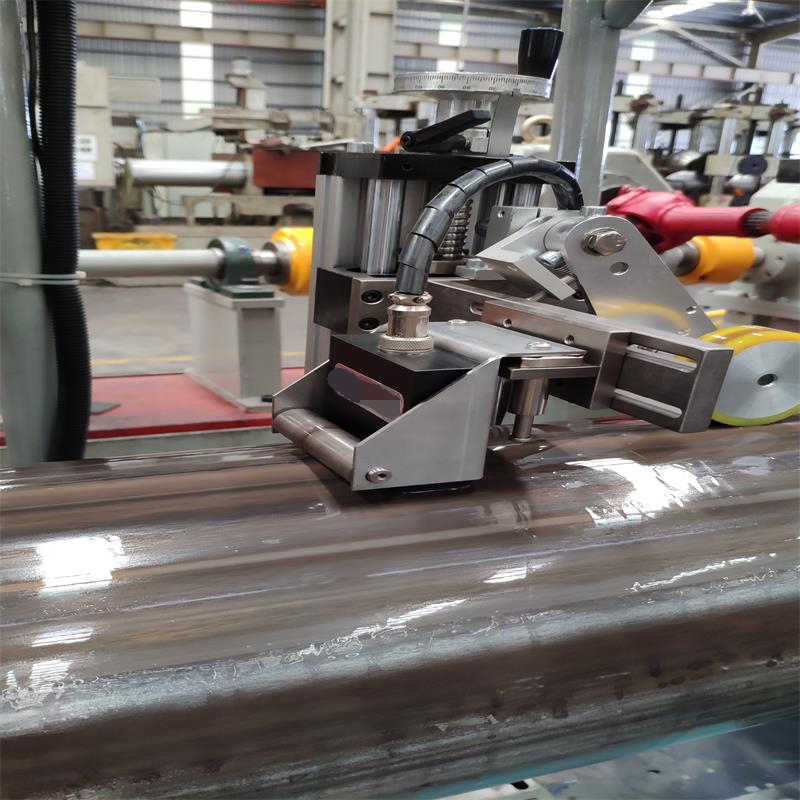

Наименование системы:   Система вихретокового контроля в режиме онлайн для прямой сварной трубы

Тип: EFH1002

Метод обнаружения: двухканальное обнаружение седла   (Абсолют + Дифференциал)

Режим управления: автоматический + ручной

Прибор и датчик: вихретоковый инструмент; Двухканальный цифровой высокоинтеллектуальный вихретоковый дефектоскоп и зонд

Платформа обнаружения: Платформа обнаружения ядра разработана независимо

Краткое введение в операцию обнаружения:

Отрегулируйте технические параметры и стандартные образцы дефектоскопа в соответствии с требованиями испытаний;

Отрегулируйте положение зонда и зонда в соответствии со спецификацией детали;

Система дефектоскопии обнаруживает заготовку, сигналы тревоги и метки;

Сварочная головка   можно отшлифовать или отрегулировать   отключением во время процесса;

Запись, хранение и анализ данных осуществляются хостом дефектоскопа;

Автоматически формировать отчет об обнаружении дефектов.

Важные параметры системы

название                                                 Технический параметр                                               замечания

Конец слепой зоны                                             ≦ 50                                                 В зависимости от скорости теста

стабильность                                               Через 72 часа ≦ 2 дБ                                               Проба

Точность струйной печати                               ± 50 мм                                                         Проба

Пропускное суждение                               0%                                                             Проба

Неверный показатель                                           ≦ 2%                                                           Проба

Тест скорости                                     Рекомендуемая скорость: 150 м / мин.                       Проба

                                        регулируемый   (Скорость обнаружения прибора: 0,52-750 м / мин)

Принцип испытания вихревого тока в сложенном / седловом виде

Эта система   используется для вихревых токов   обнаружение труб из углеродистой стали, нержавеющей стали, меди, алюминия и других цветных и черных металлов. Вся система состоит из пяти частей: устройство обнаружения, принадлежности для обнаружения, оборудование, электричество и пневматика. Анализ плоскостей импеданса и технология многофазной сигнализации фазовых зон используются для автоматического обнаружения дефектов и вывода сигнала автоматической сортировки, сигналов тревоги и маркировки.

Переменный ток, генерируемый прибором, создает вихревой ток на поверхности заготовки через катушку детектирования, а магнитное поле, генерируемое вихревым током, в свою очередь влияет на полное сопротивление катушки детектирования. Если на поверхности заготовки имеются дефекты, а материал не является непрерывным, исходное поле вихревых токов будет разрушено, а сопротивление катушки детектирования будет изменено. Прибор возвращается к измерительному зонду. Электрический сигнал изменения сопротивления обрабатывается для автоматического обнаружения дефектов.

Общее описание системы

Онлайновая система включает в себя: интеллектуальный цифровой двухканальный дефектоскоп, индивидуальное устройство обнаружения, датчик, сигнализацию, систему маркировки, индивидуальное подлинное программное обеспечение для обнаружения, модуль автоматического управления (интеграция), индивидуальный экранирующий шкаф и другие стандартные аксессуары.
