печатная плата   УФ лазерная резка

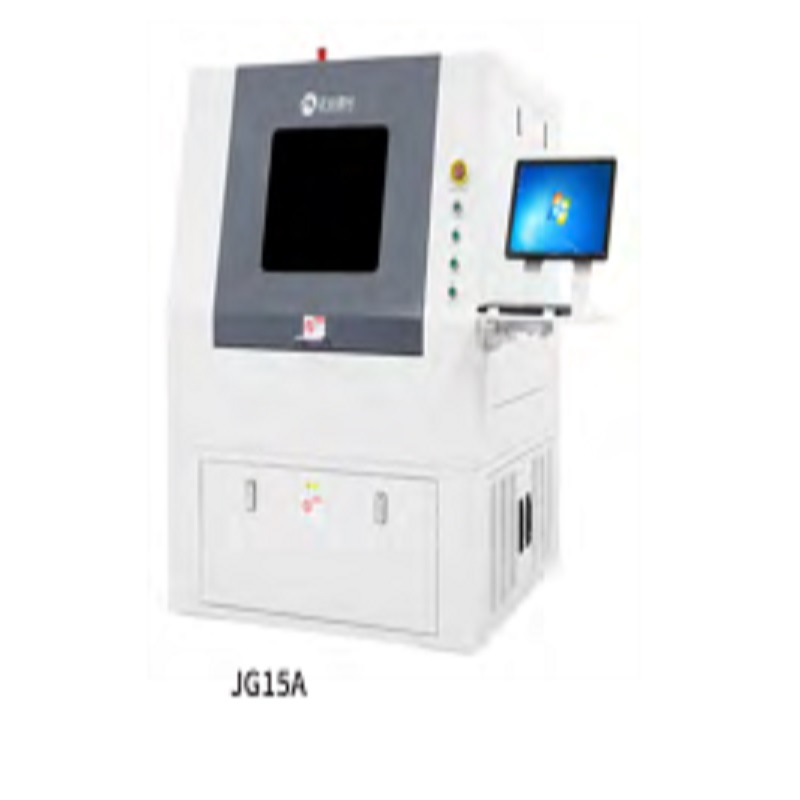

(JG16 / JG16C / JG18 / JG15A)

ИСПОЛЬЗОВАНИЕ

Машина используется для резки, открывания окна и открытия для CVL / FPC / RF и тонкой многослойной платы, а также для резки различных подложек, таких как керамика, кремний и т. Д.

ХАРАКТЕРИСТИКИ

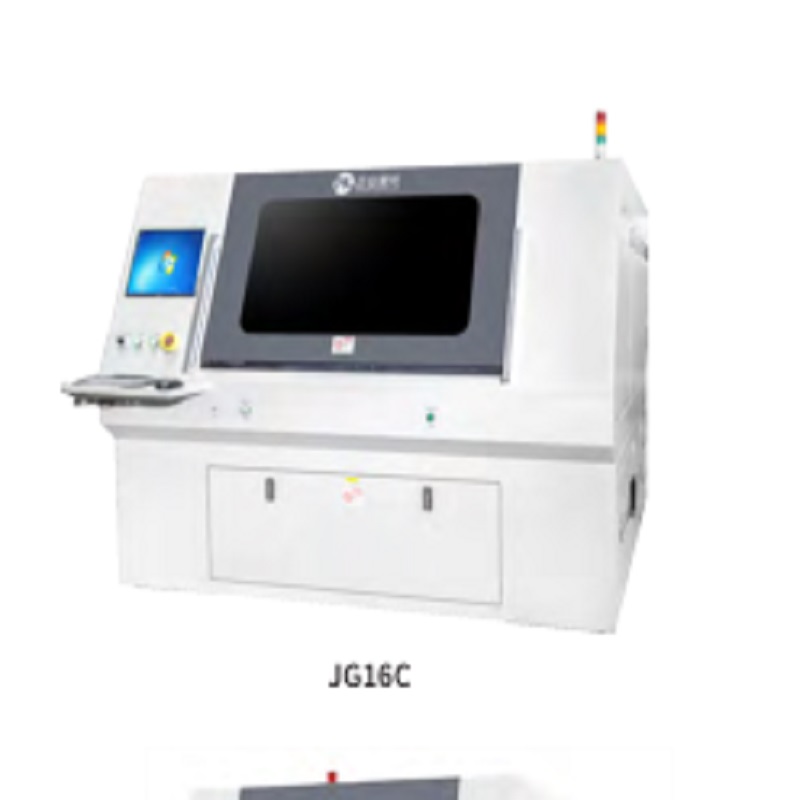

JG16 / JG16C

1. Две таблицы для циклической работы один за другим, без времени на подготовку, высокая эффективность обработки

2. Функция предварительного просмотра перед обработкой, чтобы избежать повреждения образца

3. Функция маркировки штрих-кода

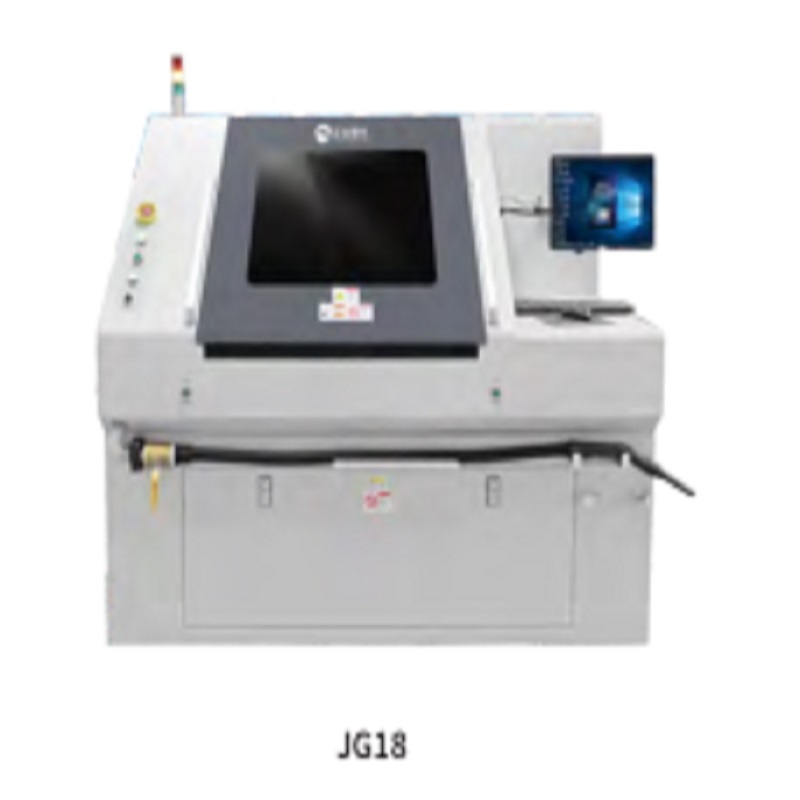

JG18

1. Самый большой стол для лазерной резки в индустрии печатных плат

2. Функция предварительного просмотра перед обработкой, чтобы избежать повреждения образца

3.   Функция маркировки штрих-кода

ТЕХНИЧЕСКИЙ ПАРАМЕТР

Вещь                               JG16                       JG16C                         JG18                     JG15A

длина волны                                                                 355нм

Мощность лазера                                             Стандарт 10 Вт, дополнительно 15 Вт

Частота лазера                                                     30-120kHz

максимальная

Размер обработки         500 × 400 мм               650 × 550 мм             720 × 540 мм         520 × 420мм

                              Двойная платформа         Двойная платформа

максимальная

Рабочая скорость                                           800мм / с                                                 500мм / с

позиционирование

Точность таблицы                                         ± 3 мкм                                                       ± 4 мкм

Повторите Позиционирование

Точность таблицы                                         ± 1мкм                                                       ± 2 мкм

Общая точность

ЖЕНГИЕ УСЛОВИЯ                                                 ± 20мкм

Световые пятна                                                                 20 ± 5 мкм

Диапазон сканирования                                     45мм × 45мм                                           40 мм × 40 мм

Формат файла                                                 * .gbr & * .dxf & * .lay

Электроэнергия                                                                                                   AC220V / 1.5кВт

Поставка                                     220В / 2кВт; AC380V / 5.5кВт                             AC380V / 1.5кВт

Размеры

(Д × Ш × В) (мм)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Вес                           2400Kg                 3600Kg                         2500кг                 1500кг

Температура окружающей среды                                       2 ° С ± 2 ° С

Влажность окружающей среды                                   Относительная влажность ≤60%, без конденсации

Земная амплитуда                                                     ≦ 5 мкм

Давление на грунт                                                     1000kgf / м2
