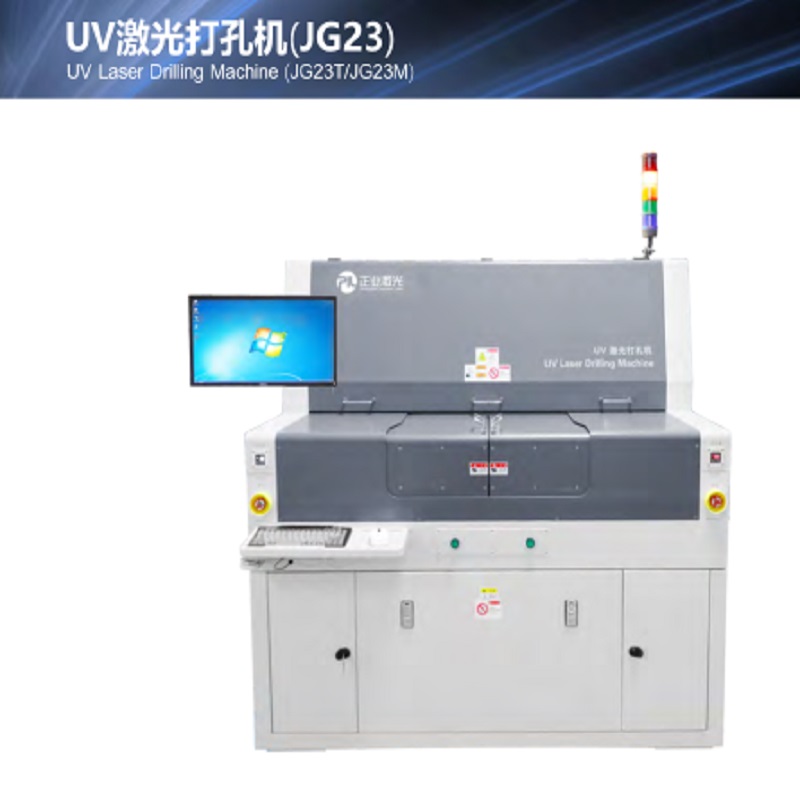

УФ лазерный сверлильный станок (JG23T / JG23M)

ИСПОЛЬЗОВАНИЕ

В основном используется в производстве печатных плат, двухсторонняя медная фольга для обработки сквозных глухих отверстий и обработки медных окон с пластинами HDI.

ХАРАКТЕРИСТИКИ

1.   Принять передовые технологии летного бурения для повышения эффективности и качества бурения.

2.   Три уровня управления программным обеспечением для упрощения обслуживания и управления машиной.

3.   Сильная функция для ежедневной записи, все рабочие процедуры сохранены.

4.   Автоматически работает по RTR и PTP.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                       Сквозная обработка отверстий                       Обработка глухих отверстий

Точность обработки системы                                                                 ± 20мкм

  (ZHENGYE условия)

Мощность лазера                                                                                     11W @ 40кГц

Длина волны лазера                                                                                 355нм

Ширина импульса                                                 45ns ~ 60ns @ 40кГц                               90 ± 30ns @ 40кГц

Диапазон частот                                                 0-150kHz                                           40-90kHz

Контроль энергии                                                                         Мониторинг энергии

Объекты                                                                       (1)   Большой размер обработки: 520 мм × 620 мм

                                                                                (2) Номер стола: одиночная балка, одиночная платформа

Размеры (Д × Ш × В)                                                     1600mm × 1650mm × 1940mm

Вес                                                                                             2300 кг
