Спасибо за покупку нашей продукции.для обеспечения безопасности продукции и бесперебойной работы на протяжении многих лет, пожалуйста, прочитайте инструкцию перед использованием данного продукта.

1.0 описание

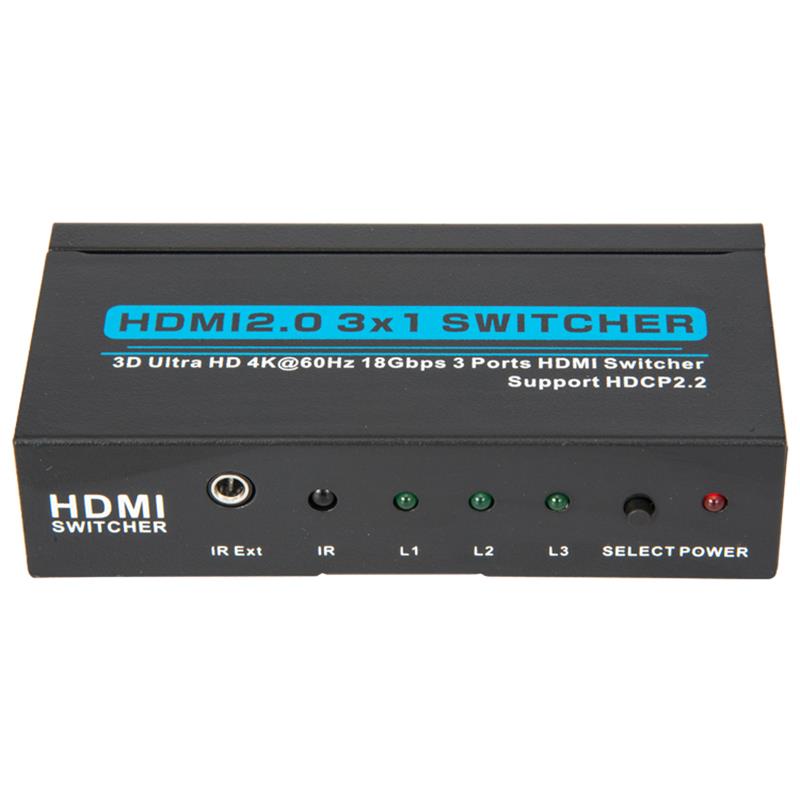

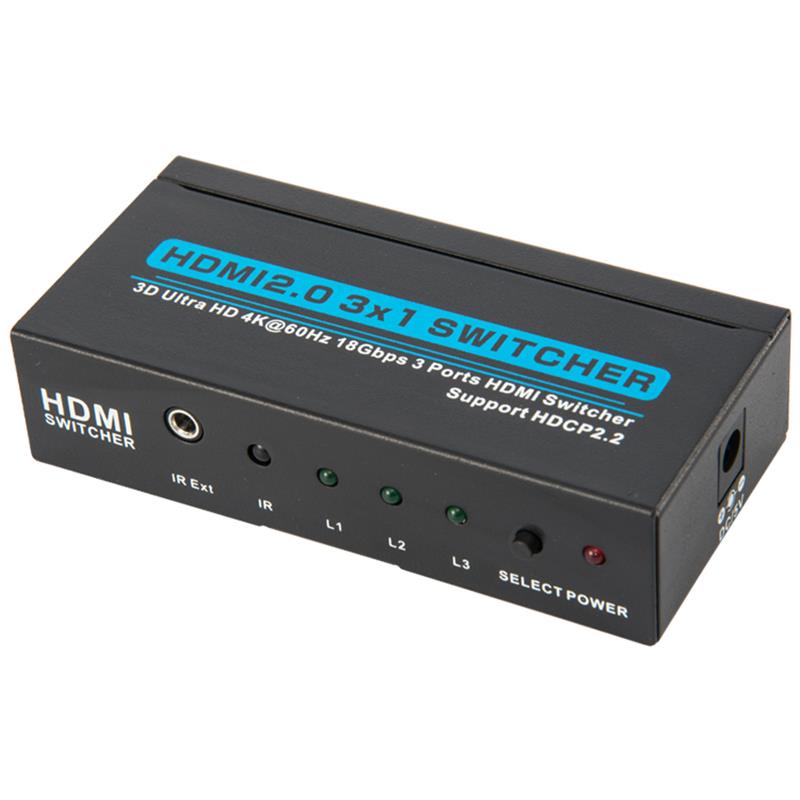

коммутатор HDMI - это продукт, который может переключить несколько групп сигналов HDMI на устройство высокого разрешения (например, HDTV) с помощью кнопок вручную.Это позволит избежать частого отключения кабеля.Это может оптимизировать систему семейного кинотеатра, чтобы добиться оптимального эффекта.

функция 2.0

один   для поддержки одновременной передачи трех видеопотоков

      видео - сигнал можно передавать на один экран;

2.при появлении сигнала на порту автоматически переключаться через свой собственный порт;

три.соответствует HDMI2. 0, HDCP2. 2 и DVI 1. 0;

четыре.Поддержка видео формата до 4k2k @ 60Hz, 24 бита RGB / YcbCR

    4: 4: 4 / YCBCR4: 4: 4, 60Hz до 4k2k, 12 бит CBCR4: 4: 4;

пять.поддержка формата видео до 1080p @ 60

6.Поддержка видео модели VESA с высоким разрешением, поддержка QSXGA @ 60Hz;

номер 7.Поддержка основной аудио LPCM7.1CH, Doubi и DTS - HD;

8 штук.Поддержка инфракрасного управления и кнопки Панели;

номер 9.совместимость с DVI с помощью адаптера HDMI - DVI;

увеличение дальности передачи и улучшение сигналов передачи;

конструкция металлических корпусов, Общая защита от помех сигналов;

источник питания (см.

3.0 упаковочные принадлежности

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

HDMI 3x1 резак - - 1 шт

5V адаптер постоянного тока - - 1 шт

1 элемент дистанционного управления

удлинительный кабель инфракрасного приемника

Руководство пользователя

4.0 технические параметры

порт ввода источника HDMI

Показать порт вывода устройства...

соединитель с исходным портом ----------------------------------------------------------------

показ соединения устройства порт - - - - 19 швов HDMI

В соответствии с требованиями HDCP ------------------------ да

одиночный контур ------------------------------------------------------------------------

входной видеосигнал

Введите сигнал DDC - 5 в P - P (TTL)

глубокий цвет ----------------------------------------------------------------

версия HDMI2.0

ширина полосы - до 600 МГц

скорость сигнала: до 18 Гбит / с

Введите длину кабеля - - - - PS4 ≤ 5M; синий DVD ≤ 5M

длина выходного кабеля

стандарт кабелей

вертикальный диапазон частот

расход электроэнергии (максимум) 4,5 Вт

рабочая температура

рабочее напряжение

адаптер питания - 5V 1A

вес нетто: 0.13kg

размер: длина * ширина * высота (мм) - - 100 x 48 x 25

5.0 применение

Он переключает сигналы HDMI с исходного оборудования (например, DVD, спутниковые приемники, капсулы, камеры DV, приемники A / V и другие устройства, поддерживающие HDMI) на устройство отображения высокого разрешения (например, HDTV и HDMI - Планшетные мониторы).

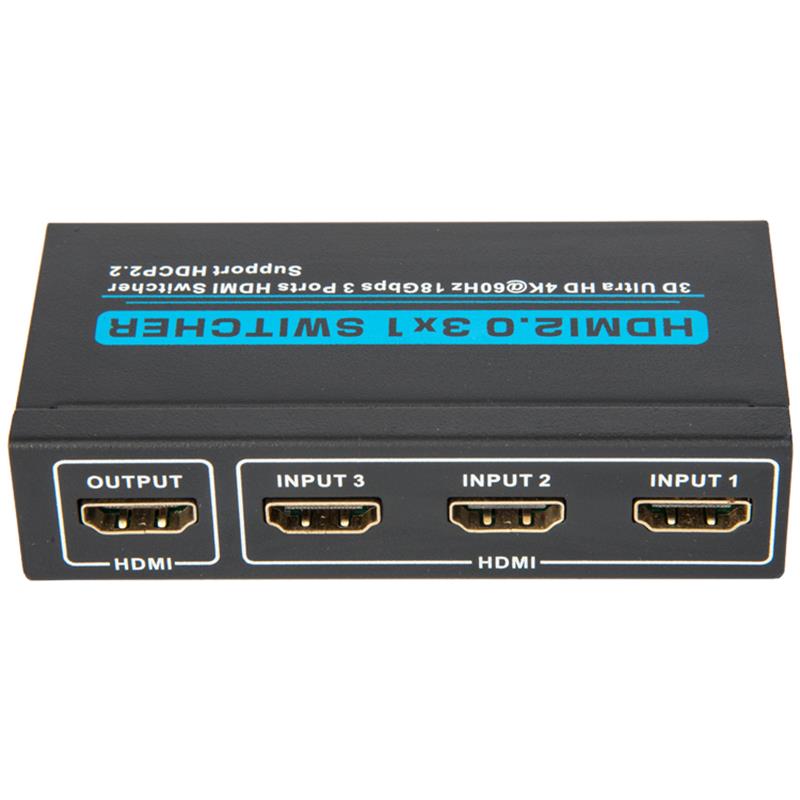

5.1 подключение к коммутатору HDMI   порт вывода.

5.2 подключать исходные устройства DVD и ps4 к входному терминалу выключателя HDMI   порт.

5.3 после успешного завершения всех подключений и подключения, Вы можете выбрать сведения для просмотра или прослушивания

Примечание: при работе переключателей HDMI убедитесь, что исходные устройства и дисплеи хорошо подключены к кабелю.для нормальной работы соответствующего порта сначала включайте выключатель питания, соединяйте устройство питания.

6.0 установка и внимание

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

1. медленно вставьте сигнальную линию, не часто тянуть или Тряси их.

оборудование не должно размещаться в солнечных, дождливых и влажных условиях, или   не вентиляция окружающей среды.

3. на оборудовании нельзя помещать жидкие предметы.

4. не устанавливать оборудование вблизи источника тепла, например, огонь, электричество или другие   генератор тепла.

исключать   подключите кабель к порту.

6. оборудование не может быть демонтировано само собой, т.е.   профессиональный обслуживающий персонал.
