Prior для тестирования, C-ring образцы были очищены в ультразвуковой ванне с IPA (изопропиловый спирт). Коррозионное облучение проводило в горизонтальной, контролируемой атмосфере печи. Коррозии среда, депозит состав и депозит поток регулировал Будет использована хорошо-established методологию депозита перекрытия, (например, Самнер и др. [3]). Образцы покрывали 80/20 M смеси Na2 SO4/K2 SO4. Масса Depos ITED соли измеряли на единицу площади, и образцы были перекрываться через каждые 100 ч для того, чтобы контролировать поток осаждения. использовали 300 VPPM SO 2, и все испытания проводили при 550 ° С - газовой среде воздуха. С-rings были подчеркнуты до 800, 700 и 500 МПа, и экспонировали for 100, 300 или 500 раз ч экспозиции с мишенью DEP osition поток 5 мкг/cm2 \\ пН. Кроме того, одна С/ring на каждом уровне целевого напряжения подвергался воздействию в течение 300 ч без какого-либо вклада.-

Microscopy и аналитические методы

Samples были установлены в смеси 50:50 эпоксидной смолы и множества Ballotini (40-70 диаметр стеклаμm сфер) MetPrep в. Затем образцы разрезали, используя масла смазки для предотвращения растворения коррозионных про дуктов и депозиты до шлифуется, а затем Pol бедных и обнищавших слоев на 1 мкм алмазной пастой конца (опять же с использованием масла смазки). \\ П \\ п \\ п Both оптический и SEM осмотры Плес Сэму проводились. Оптическая микроскопия используется для определения трещин присутствовали в Crings после каждого периода экспозиции. СЭМ был использован для характеристики результатов взаимодействия механизма деградации с микроструктурой сплава. FEI XL

dispersive Хray (EDX) детекторы были использованы для определения характеристик и обработки изображений SEM. SEM изображения были после-processed с помощью изображения J программного обеспечения, чтобы обеспечить точное измерение параметров.----

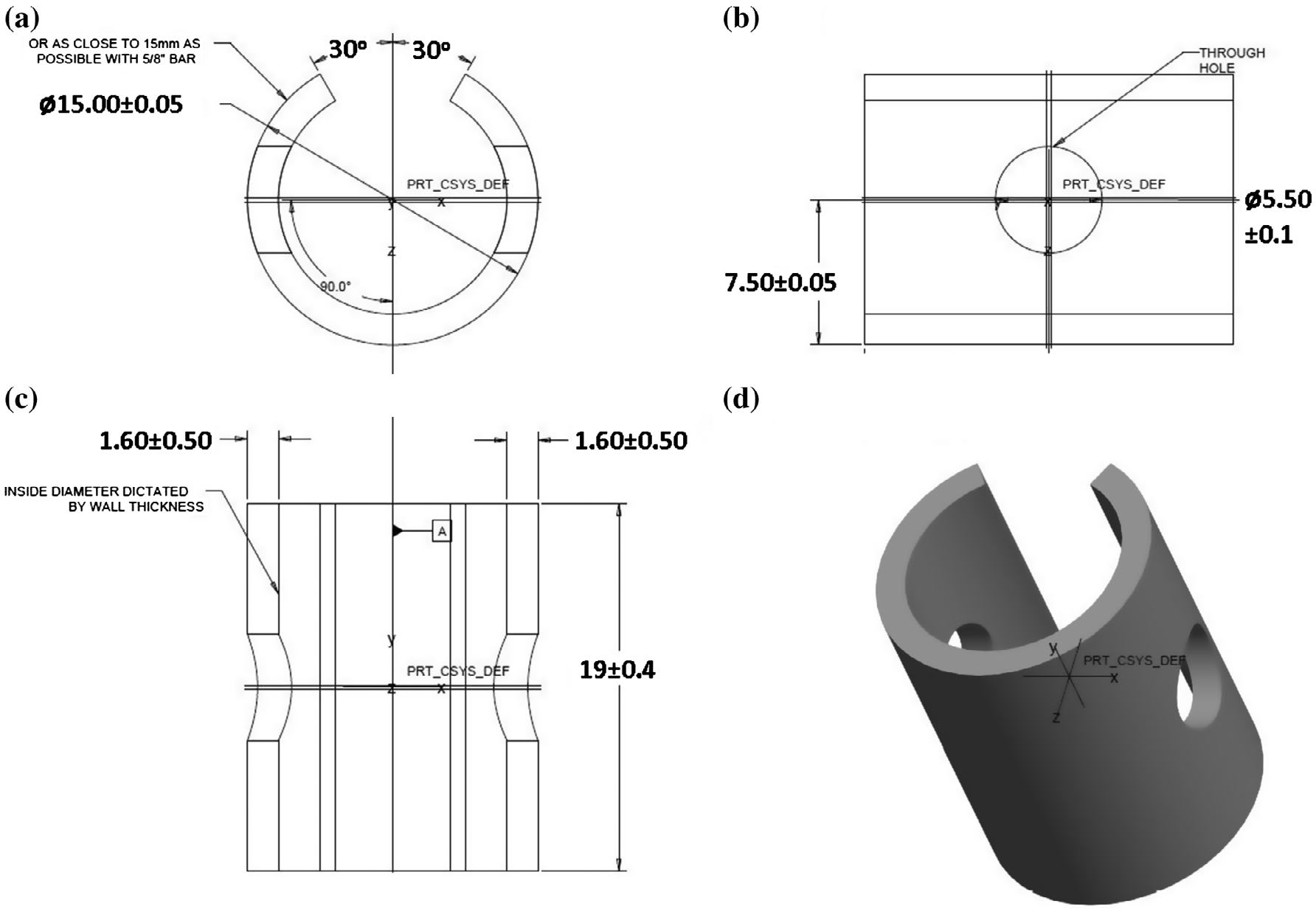

    Figure 1.

\\ пСring образец геометрии, как установлено с ISO 75395 (а) фронтальное сечение (б) вид сверху, сечение (с) вид сбоку \\ пcross раздела (г) изометрический вид. (Единицы в мм.)--

ring сетки сдержан между двумяplates.-\\ НВА аналитические методы

Workbench 15 [18]. Материал, модель, используемая для этого анализа была изотропная модель генерируется с использованием монотонных суррогатных данных материала для CMSX

17 \\ п \\ п]. Сring была ограничена между двумя пластинами (рис \\ п \\ п2 ). Скользящий контакт качения был использован между одним из двух блоков и Cring для того, чтобы обеспечить небольшое количество относительного движения. Граничные условия-were подается через эквивалент смещения к тем, которые рассчитывают по уравнению (\\ п \\ п1) (и приведены в таблице-3).\\ п-The Cring был смоделирован в виде трех отдельных ных сек, чтобы обеспечить более точное уточнение сетки в центральной части с

101; веры возможно; Однако в зацеплении вокруг кончиков трещины, требуемой использование тетраэдрическойMesh из-за размера и сложности геометрии вершины трещины.when зажимается, многоосная напряженное состояние было предварительно от психотропных в Cring. Таким образом был использован критерий Мизеса для получения локальных значений напряжений. Однако это было также полезно рассмотреть основные или нормальные напряжения по отношению к открытию трещины режима I, как показано на рисунке \\ п

--&#as эти напряжения могут быть выше для Cring геометрия в основном х

3-)), были использованы для оценки интенсивности локального напряжения диапазон (Δ \\ п \\ пк) для микро полаelliptical трещин внутри Cring. Интенсивности напряжений оценивали с использованием ANSYS R15 [

] интенсивности напряжений кода решателя. ANSYS использует T-stress Eval-

uation [19] в порядке расчета интенсивности напряжений в вершине трещины локального. Уравнение (\\ п3): Линейная Упругие Механика разрушения Уравнение [\\ п20-]--

Crack режимы открытия (а) режим I режим (б) II, и режим (с) III.\\ НВ генерируется предсказания интенсивности локальной вершины трещины напряжения были затем использованы для вычисленияgeometry фактор (\\ пΥ) для конечных поверхностных трещин в Cring геометрии. \\ ПΔ \\ п \\ пк \\ п \\ пcan то можно сравнить с \\ п \\ пк \\ п \\ п-я, чтобы оценить вероятность образования трещин. \\ П \\ пк \\ п \\ п-й из CMSX4 было сообщено, что 15 MPa.m1 \\ п2 на воздухе при 750 ° C [

21

results и обсуждение \\ п\\ пСring результаты \\ п обсуждение

Unstressed секции CMSX4 Crings были кор roded при 550 ° C с потоком целевого осаждения 5 мкг \\ п см2 \\ пН и газообразная среда воздуха - 300 VPPM SO2. Образцы были удалены после времени экспозиций 100, 300 и 500 ч. Обследование показало образование

\\ п окалина \\ нан, содержащий Co, Ni, S и O (рис \\ п4и \\ п5-). Сульфидирование произошло под окалины, в соответствии с типом II горячей коррозии [7 22].for подчеркнуто Сrings, растрескивание коррозией бразцы наблюдались при 800and 700 МПА после экспозиционного Sures в течение 100 ч; с видимым растрескиванию все еще происходит при 500 МПа в течение времени экспозиции дольше, чем 100 ч (табл-/2). В отличие от Cring тесты без залога не показал никаких признаков трещин после 500H воздействия к условиям испытаний.c

rings обычно испытываемые трещин в наиболее сильно нагруженных центральной области. Тем не менее, когда трещины, инициированные от центра, трещина будет происходить по обе стороны от центральной линии из-за сдвинутые напряжения распри ции вокруг CRing (рис6).-&\\ п

The механизм коррозии варьировалась от нападения INGthe гамма-PRIME (\\ п-γ//'

matrix (\\ пγ \\ п \\ п) Это видно в СЭМ обратного рассеянияimaging как сдвиг в контрасте между этими двумя микроструктурными особенностями (рис \\ п7 ). Это уменьшение обратно рассеянных электронов связано с нижним атомным номером S и O, присутствующего в продуктов коррозии.\\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п
