\\ НСМОС визуализация предполагает, что начальное комбинированное наличие напряжений и горячей коррозии приводит к реакции \\ пγ»'precipitates. Трещины затем инициировать из особенностей, подобных признаков коррозии ямы (рис7) и распространяются через \\ пγ»'\\ пwher101; коррозии присутствует (рис \\ п8&). Используя результаты анализа EDX (рис \\ п#5) это предположение, что это происходит из-за более низкого содержания Cr и Co из \\ пγ ''precipitates \\. П

Figure 4.

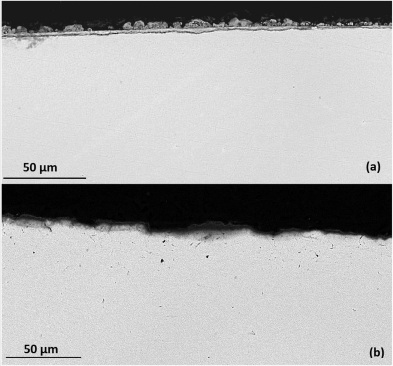

Unstressed продукт коррозии при 550 ° C и подвергали воздействию 5 мкгCM \\ п \\ п2

\\ пН с испытательным газом воздуха - 300 VPPM SO \\ п \\ п2 \\ п \\ п (а) 500 ч приводит к 7 · оксид мкм шкала 7 (б) экспозиции 100 ч в результате чего окалины 2 · 43 мкм./The сдвиги коррозии атака на/γ, и это hypoth esised, что это происходит когда защитная богатая окалина NiO \\ п СоО формируются, как это истощает Co из сплава, который главным образом сосредоточен в матрице.

\\ НВ главный и Мизес напряженного состояния моделирование

\\ нин сrings\\ НВА моделирования, предсказал, что максимальное напряжение произошло в центральной области с/ring, как показано на рисунке \\ п9

. МКЭ также предсказал наличие нескольких
axial напряженного состояния внутри C

101; самая крупный решена главных напряжений плоскости, называетсяto в качестве максимального принципала, происходит вдоль хaxis, а второй по величине разрешенных напряжений плоскости, называют средним принципалом, происходит в вдоль гaxis.-\\ п \\ пЭта напряженное состояние было бы предположить, что, во-первых трещин инициировать и затем распространяются в гaxis порога \\ п

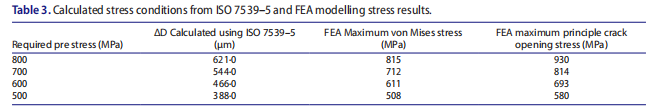

Δ-\\ пк \\ пexceeds \\ п \\ пк \\ п \\ п-то вторичные трещины могут распространяться во всех трех основных направлениях. Краткое изложение условий напряжений для различных А \\ п \\ нПvalues ​​дано в--&Table \\ п#3 \\ п \\ п. \\ НВА далее использоваться для прогнозирования стресс Интен Sity и концентрации вокруг вершины трещины (рис \\ п-10-) в C

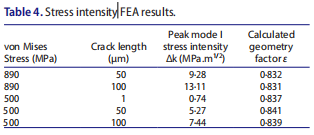

cracks были смоделированы в центральной области Сring с использованием рафинированными тетраэдрической сетки; результаты представлены в таблице \\ п-4 \\ п \\ п.&#\\ НВА моделирование интенсивности напряжений показывает, что трещины или ямы должны быть больше, чем 100 мкм для крекинга, происходит дан \\ п \\ пк \\ п \\ п-я 15 MPa.m12 как порог усталости сообщенной для CMSX4 [21]. Поэтому наличие горячей коррозии может оказывать значительное влияние на снижениеThe материала  39;. С \\ п \\ пк \\ п \\ п-й, а также концентрируя напряжение через коррозией\\ п

Результаты исследование размера коррозионных ям в крекинге Cring образца предполагает, что яма диаметра 10 мкм имеет INITI ованных трещин во время этих воздействий (рис \\ п7 \\ п \\ п). Используя FEA вычисляется коэффициент геометрии--Υ-of 0 · 836, это дает теоретический сводится \\ п \\ пк \\ п \\ п-3 · 748MPa.m1 \\ п2when горячей коррозии одновременно действует с напряжением 800MPA; снижение на 75%. Это означает, что растрескивание может происходить при значительно более низких приложенных напряжений. \\ П \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п \\ п

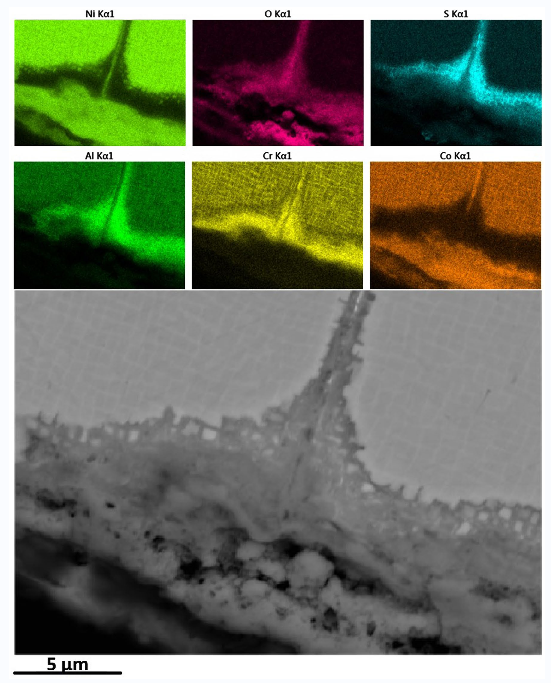

 Surface коррозии усталостной трещины и обратно рассеянные EDX характеристика при 800 МПа после 300 ч с 5 мкг CM \\ п \\ п2  \\ пН осаждение потока и испытание газа воздуха -. 300 VPPM SO \\ п \\ п2/\\ п- &#Figure 6.

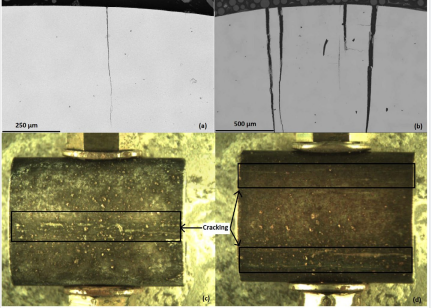

Cracking сrings при 800 МПа с 5 мкгCM \\ п \\ п2

\\ пН осаждение потока и испытание газа воздуха - 300 VPPM SO \\ п \\ п2 \\ п \\ п (а) 100 ч экспозиции сечение (б) 300 ч экспозиции поперечное сечение (с ) 300 ч центрального крекинга (г) 500 ч симметричных трещин.

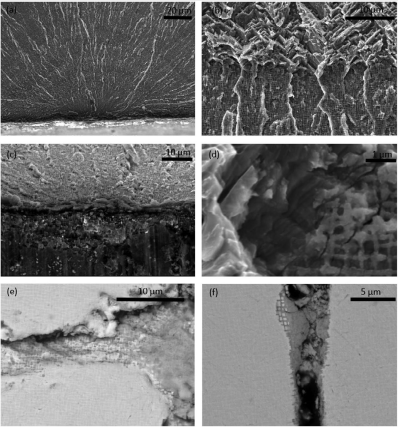

-Figure 7.Secondary электронные изображения 800 МПа C ring с 5 мкгCM2 /\\ пН осаждение потока и испытание газа воздуха - 300 VPPM SO  2

(а) ч поверхности трещины 100, показывающие признаки из вытаскивания знаков (B) 100 ч поверхности трещины, вершины трещины, показывая атакуγ

'(C) 100 ч поверхности образца, показывающих атак \\ п/γ'\\ п (г) 100 ч высокая МАГ поверхность излома на вершины трещины (е) 300 ч коррозионного воздействия/γ'

precipitate (е) 500 ч коррозии

γ

precipitate (е) 500 ч коррозииattack из-/γmatrix./

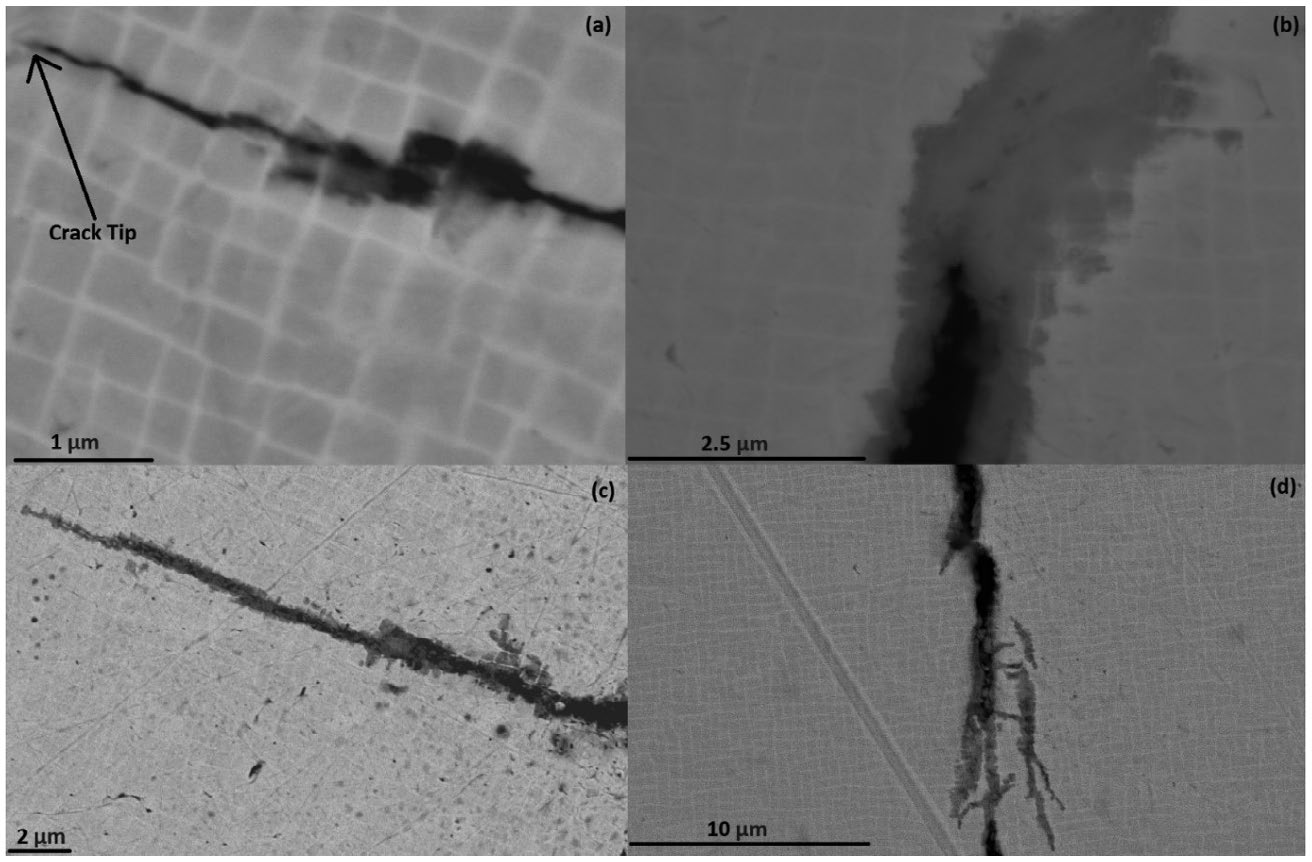

\\ НСМОС изображения вблизи трещины советы от CMSX4 Cring образцы подчеркнуто до 800 МПа и подвергают воздействию коррозионной среды с

CM \\ п \\ п2\\ пН и тестового газа воздуха - 300 VPPM SO \\ п \\ п2 \\ п \\ п (а) 300 ч экспозиции (б) 300 ч экспозиции (с) 300 ч экспозиции (г) 100 ч экспозиции. -/ Figure 9./Axis ориентации для сring моделирование, показывая нормальное распределение напряжений в пределах C ring в основной хaxis, для \\ пboundary условие А \\ Н.Д.0 · 612 мм. \\ нА Китагава диаграмма [23 ] был заговор, чтобы демон зал стресс и трещина или дефект размера, необходимый, чтобы превысить материал \\ п39; s \\ п \\ пк \\ п \\ п-й (рис \\ п11). Это делается как для расчетного теоретического\\ пк \\ п \\ п-в горячих условиях агрессивной среды, а также с использованием сообщенное \\ пк \\ п-воздух.\\ п распределение Figure 10. Stress вокруг расположенного в центре 100 мкмcrack наконечник в C ring при 890 МПа. Figure 11. Kitagawa Диаграмма производится из анализа коррозии ФЕА трещина интенсивности напряжений, показывающего размера трещины дефекта, необходимый для initiate трещин, так и без присутствия горячей коррозии. Conclusions \\ п \\ п

EDX характеристика коррозии продукта, полученного в результате стресса коррозии в CMSX4 C

условиях коррозииHot при 550 ° с в сочетании со статическими напряжениями больше, чем 500 МПа может привести к растрескиванию щественны механизм горячей коррозии под напряжением SIG. Нижний предел, кажется, существует около 500 МПа. Однако при экспозиции больше, чем 100 ч с потоком 5 мкгcm2 \\ пНы трещинами до сих пор явно присутствует.--\\ НВ моделирование предсказывает многоосный характер напряженного состояния в пределах защемленных Cring и наблюдаемого крекинга в экспериментальной проверке подтверждают результаты моделирования. При определении эффективного напряжения через критерий Мизеса, МКЭ рассчитывается эквивалентное напряжение совпадает с, что с ISO 75395./\\ НВА моделирование интенсивности напряжений вокруг трещины оценок подсказки, что усталостьfracture (\\ п \\ пк \\ п \\ п-я) может быть уменьшена до 75% с совместным действием горячей коррозии в CMSX4./изображений \\ НСМОС предлагает комбинированный механизм напряжений горячей коррозии первоначально атаки \\ пγ'

' \\ пprecipitates, трещины затем распространяются через преципитаты как механизм атака особенность впереди своего пути распространения. Переключатель для атаки из \γ \\ п \\ п наблюдаетсяnmatrix. Существует гипотеза, что это происходит для того, чтобы сформировать оксидную NiOCoO, который истощает Co изγ---matrix. =\\ п \\ п \\ п \\ п \\ п \\ п \\ п
