В прошлой статье мы представили соединение клапана и трубы:   Фланцевое соединение На самом деле существуют также другие типы клапанов и труб, такие как сварочные соединения, пластинчатые соединения, резьбовые соединения, кабельные наконечники и т. д. Сегодня мы продолжим обсуждение соединений клапанов и труб, если вам интересно, пожалуйста, читайте дальше!

Фланцевое соединение

Фланцевое соединение   является наиболее часто используемым типом соединения клапана, подключенного к трубопроводу или оборудованию. Это способ разъемного соединения, при котором фланец, прокладка и болт объединяются в качестве полных настроек уплотнительной конструкции. Посмотри пожалуйста   ВОТ   для подробной информации.

Сварочное соединение

Сварочное соединение относится к корпусу клапана со сварочной канавкой и трубной системе, соединенной сваркой. API 600, ASME B 16.34 и другие стандарты предусматривают сварочную канавку.   форма   сварочной канавки выглядит следующим образом:

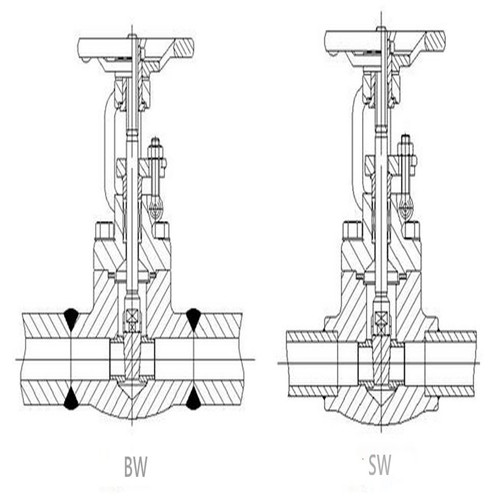

Сварочные соединения между клапанами и трубопроводами можно разделить на соединения для стыковой сварки (BW) и соединения для раструбных сварочных работ (SW). Соединение для стыковой сварки (BW) может использоваться для всех размеров, рабочих условий, работающих под давлением и при высоких температурах. Соединение с раструбной сваркой (SW) обычно подходит для клапанов с диаметром менее DN50.

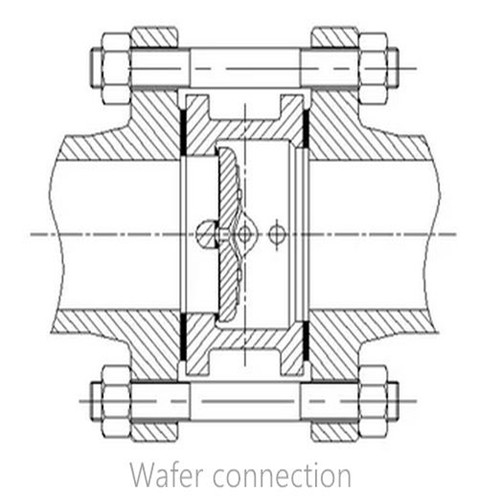

Вафельное соединение

Вафельное соединение - это тип соединения, при котором фланцы трубы с обеих сторон клапана крепятся болтами к стороне системы труб.

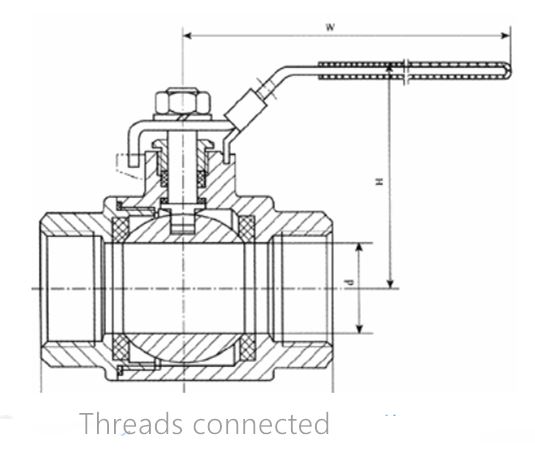

Резьбовое соединение

Резьбовое соединение относится к соединению внутренней или наружной резьбы корпуса клапана с трубой.

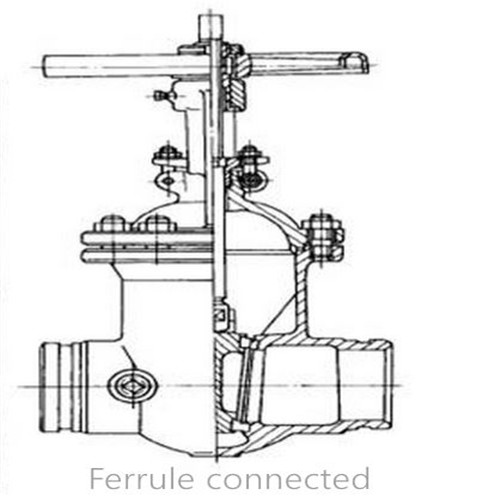

Наконечник

Корпус клапана с зажимами соединен с трубопроводной системой с помощью наконечника.
