it широко полагают, что существует необходимость в лучшей корреляции между литьем и микроструктурой Ni-superalloys.

gnererally, микроструктура и свойства инвестиционных отливок находятся под влиянием следующих параметров: 1.

superheat жидкого металла. 2. εn

  3.

shell температура формы --

4. metalmold

meatal

moldequilibium (mme) температура 5.

n

time, сделанные для достижения mme point 6.

cooling Скорость во время затвердевания

the Основные выводы влияния переменных обработки литья на микроструктуре могут быть

-Concluded в следующем-/

grain размер&#grain

AS Все свойства литья влияют размер зерна, выбор оптимальных переменных обработки,

based на этих соображениях, кажется необходимым.

forni

base superalloys in100 размер зерна было показано увеличением температуры заливки и \\ ни плесенью&#

temperature, при этом эффект температуры заливки более выражены. Грубовые зерна продвигаются в срезах

thicker, а также на увеличенном уровне вакуума, тогда как эффект количества слоев слоев незначительно .

для инвестиционного листа в инвестициях in713lc Superalloy, низкая температура предварительного нагрева пресс-формы демонстрирует лучшую управляемость на зерно

size над изменением температуры заливки, тогда как101; как, наоборот Для контроля размера зерна высокая пресс-форма

temperature приводит к лучшему управляемости равномерности зерна .

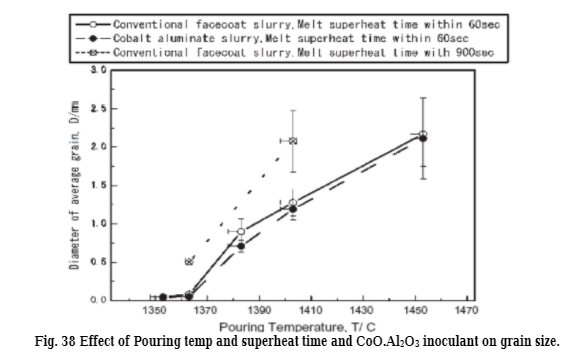

 Эффект температуры заливки и перегрева Размер зерна показан в fig. 38.

as Время перегрева

increnced размер зерна увеличивается, а также увеличение температуры заливки. Размер зерна был найден немного

aftect изменением содержания инокулянта (COO.AL-2O 3)

..-

figures 39 и 40lillustrate Эффект зерна

size на свойства базовых отливок на основе Ni.

microporyosity и дендрит (дас)variations в DAS in

100 Следуйте на тенденции, аналогичной размеру зерна, с температурой пресс-формы, играя более Роль

promnent в определении DAS, чем температура заливки и уровень вакуума. Влияние слоевnumber из раковины на DAS незначительно.

micropority инвестиционного литой турбины лезвия в

713Lc Superalloge уменьшается с уменьшением вторичного дендрита

arm (SDAS). Было показано, что инокулянт оказывает некоторое влияние на уменьшение содержания пористости, в частности, температуру формы

t
high. Пористость существует на границе зерна и междоэндритритных регионов. Поскольку SDAS намного лучше, чем

the размер зерна, содержание пористости считалось скорее «взвешивание средней» мерой SDA, чем зерна

size. Температура пресс-формы оказывает серьезное влияние на содержание пористости, потому что пресс-форма

\\n \\ntemperature влияет на скорость охлаждения литья и, следовательно, его SDA. Когда температура пресс-формы высокая и \\n \\n \\n \\ NSDAS относительно большая, уточнение размера зерна уменьшает «эффективный» SDA и, следовательно, R \\n \\ Neducing \\n \\n \\n \\npority содержание. SDAS влияет на свойства базовых отливок Superalloy Ni, как показано в \\n \\nfig. 41 \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
