Резюме

исследования показали, что эксперимент с термическим расширением может быть использован для измерения температуры с - solvus четырех монокристаллических высокотемпературных сплавов на основе никеля (SX), один из которых содержит редкоземельные вещества & есть еще три варианта без Re.в качестве примера CMSX - 4 результаты эксперимента лучше согласуются с результатами термодинамики, полученными с помощью метода термического исчисления.чтобы

были представлены результаты экспериментов и расчетов по трем бездефектным сплавамзакрыть.электронная микроскопия показывает, что химический состав фаз с и с хорошо предсказывается.Мы также используем резонансный ультразвук & спектроскопия (RUS) показывает, как эластичность зависит от химического состава и температуры.Результаты были обсуждены на основе опубликованных материалов.были выделены области, требующие дальнейшей работы.

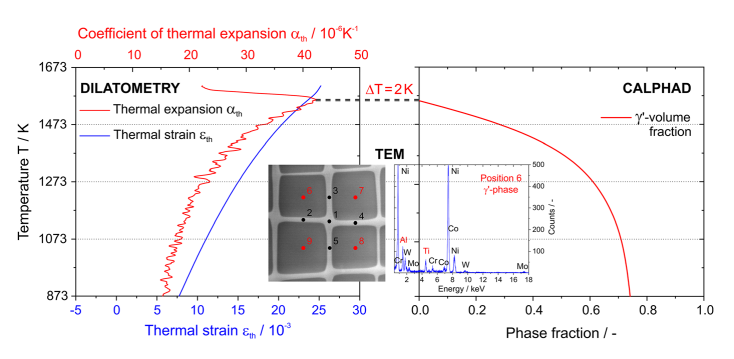

графический реферат

представление

Они должны выдерживать спектр нагрузки, включая ползучесть, термическую усталость и термическую коррозию.интенсивность ползучести, то есть способность противостоять медленной, но постоянно накапливающейся деформации, является наиболее важной.Хорошо известно, что прочность SXs зависит от микроструктуры, состоящей из частиц субмикрон кубических c & (кристаллическая структура: упорядоченная фаза L12; объёмная доля: 70 т.), разделенная тонким каналом c (кристаллическая структура: fcc; объёмная доля: около 30 т.), например [1 - 4].Эти две фазы имеют схожую кристаллическую структуру, поэтому при охлаждении при высокой температуре упорядоченные частицы с могут быть последовательно расположены вместе. & осаждение в матрице с.двухфазная постоянная решетки d различна.монокристалл на основе никеля

высокотемпературный сплав, часто обнаруживается: постоянный ток & Вашингтон.связанное рассогласование приводит к повышению упругой деформации, например [5, 6].это несоответствие и некоторые его последствия, такие как его влияние на форму частиц с, & в литературе, например [7 - 15], уже говорилось о роли Peach - Ko - Coller в создании сетей дислокации каналов, дрейфа и межфазовой дислокации.упорядоченный c & частицы представляют собой нарушение движения дислокации.

Они не совсем непроницаемые, но дислокация через упорядоченный c труднее, чем через fcc & C канал.искусство, разработанное SX, в определенной степени зависит от того, насколько трудно расчленить дислокацию на c - фазу, чтобы достичь оптики - &

максимальная интенсивность ползучести.трудность резки связана с увеличением антифазовой границы (APB), например [16 - 20], что является одним из наиболее важных основных механизмов пластичности кристаллов: С - фазовая парная резка, например. & [21 - 23].Несмотря на различия в литературе по конкретным аспектам этого режущего процесса, исследователи SX из научных и промышленных кругов считают, что дизайн имеет высокую с - объёмную отметку и высокую & C - solvus & температурные и химические компоненты, производящие высокую плоскую разрывную энергию, влияют на физические свойства apb и слоя.C - &

температура раствора считается особенно важной и подчеркивается во многих научно - технических публикациях SX, например [24 - 31].

В настоящем документе подробно рассматриваются термодинамические свойства четырех типов SXs, ERBO / 1 (включая Re, CMSX - 4) и трех вариантов ERBO / 15 (без учета Re, с высоким уровнем Mo, Ti и W).Он использует резонансный ультразвуковой спектр (RUS) и дилатометр для измерения упругой жесткости и коэффициента теплового расширения в качестве функции температуры.недавно были продемонстрированы различия в характеристиках ползучести этих четырех сплавов [32, 33].
