Автоматическая линия продольной резки

S фрезерная машина, продольно-резательная машина, линия продольной резки

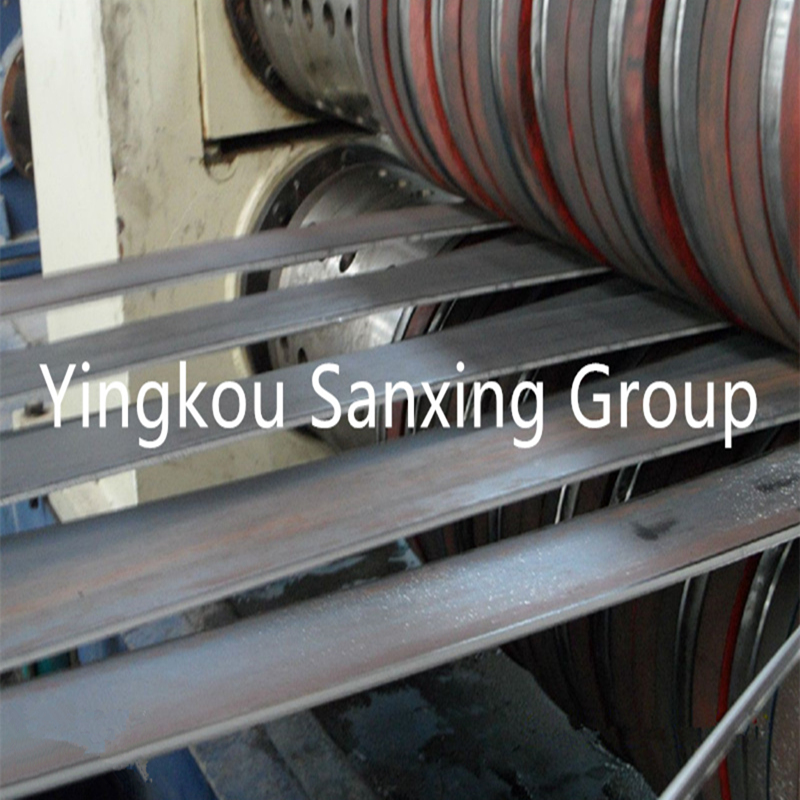

Продольно-резательный станок используется для резки листов кремнистой стали, алюминиевых рулонов, оцинкованных рулонов, нержавеющей стали, углеродистой стали и других рулонных листов на несколько небольших полос по длине.

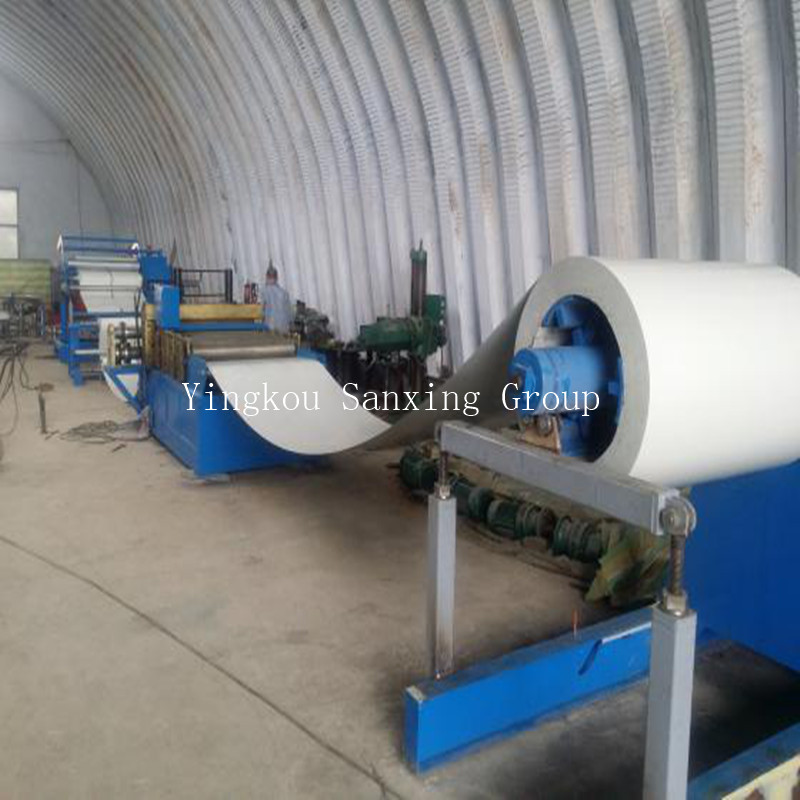

Компоненты продольной машины

  1. гидравлическая тележка для кормления

2. гидравлический внутренний   разматыватель

3. Переходный мост

4. Станок для продольной резки

5. подрубочная машина

6. Переходный мост

7. Гидравлические помповые станции

8. перемотчик гидравлического зажима

9. разгрузочная гидравлическая тележка

10. Гидравлические системы

11. Электрические системы управления

Технические характеристики и параметры машины для продольной резки полосы

Материал полосы: лист с цветным покрытием

Толщина материала:   0,2-1,5 мм

Ширина материала:   1000 мм

W восемь   материала: 5 т макс.

S мочиться:   0-60 м / мин

  Количество стержней:   12 полоски / толщиной 1 мм;   20 полосок /   Толщиной 0,5 мм;

  Односторонняя непрямолинейность:   ≤ 0,05 мм / м

  W Ошибка ширины:   ± 0,03 мм

Заусенцы: толщина 1,0 мм ≤ 0,03 мм (макс.)

  Производственная площадь: около 20 м × ширина 7,5 м × высота 2 м
