1.0 Введение

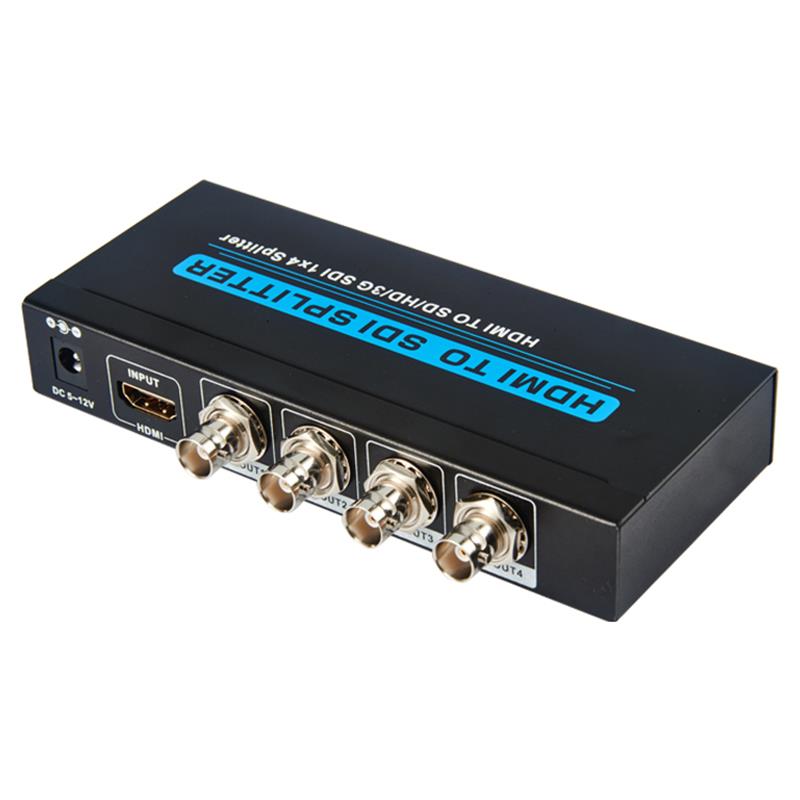

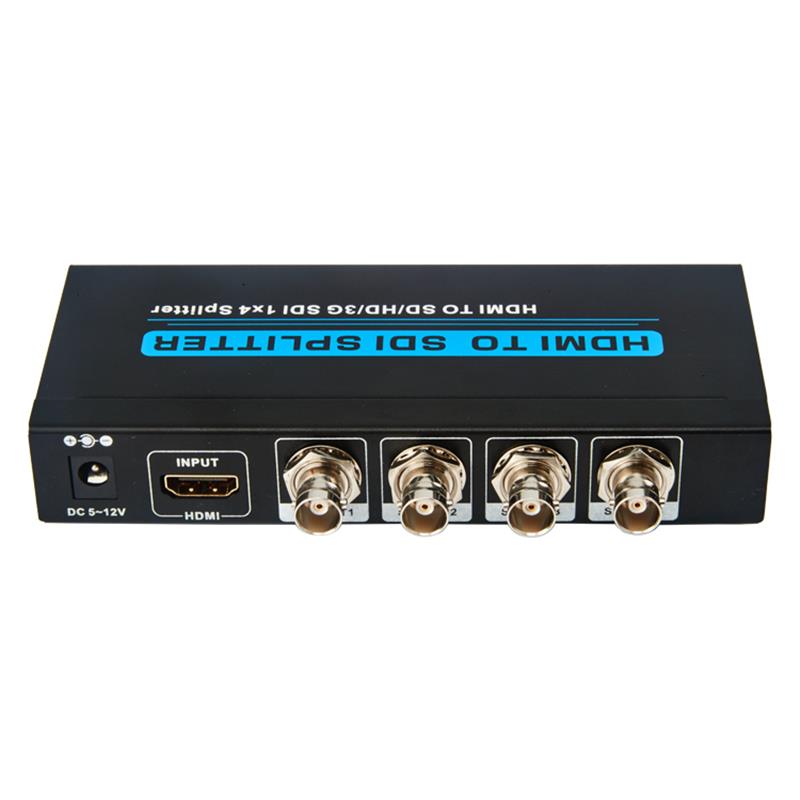

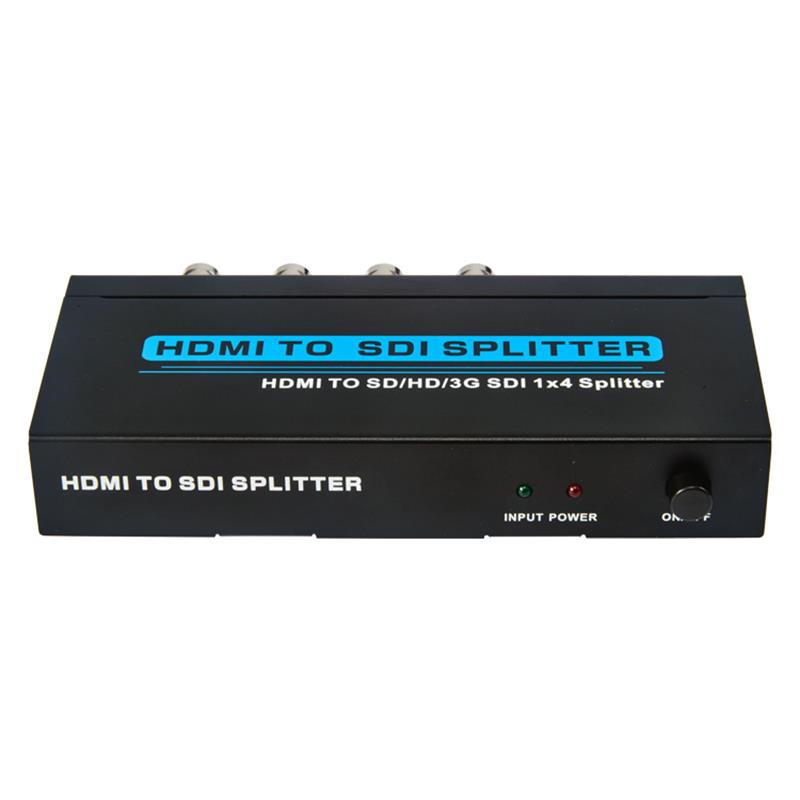

распределение дистрибутивов HDMI - SDI в дистрибутиве SDI 1 * 4 SDI позволяет одному источнику HDMI одновременно отображать четыре источника SDI / HD - SDI / 3G - SDI.данный продукт встроен в автоматическую идентификацию и совместимость всех форматов SD - SDI, HD - SDI и 3G - SDI сигналов SDI.Поддержка 2.97Gbps ширины полосы, поддержка передачи без ущерба для длины расстояния.

функция 2.0

один.         1 HDMI   вход   сигнал   деление   до 4   SDI   утонуть   оборудование.

2.         Поддержка HDMI.3, HDCP1.1 / 1.2

три.         Поддержка 8bit, 12bit, 24bit, 32bit, 36bit темного цвета.

четыре.         Поддержка отсчета времени ввода HDMI: 480i / 59.94, 576i, 720p / 50 / 59.94 / 60, 1080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

пять.         Поддержка видеоформатов SD - SDI (270мб / s), HD - SDI (1.485Gb / s), 3G - SDI (2.97Gb / s).

6.         преобразование сигналов HDMI в SDI:   480i / 576i - SD - SDI (SMPTE 259M - C, битрейт 270mbit / s)   720p / 1080i - HD - SDI (SMPTE 292M, битрейт 1,485 Гбит / с или   1.485 / 1.001 гигабайт / с)   1080p - 3G - SDI (SMPTE 424M / 425M - AB, битрейт 2,970gbit / s и   2.970 / 1.001 гигабайт / с)

номер 7.         встроенный кабель уравновешен, часы восстанавливаются и движутся.

8 штук.         Поддержка до 1920 & ^ 35х120; разрешение 1080 / 60хz.

номер 9.         дальность ввода - вывода сигнала, поддерживающего сигнал SD, составляет 300 м, сигнал HD - 200 м, сигнал 3G - 100 м.

10 штук.   Поддержка входного напряжения шириной 5 - 12V.

пакет

прежде чем пробовать использовать данную машину, проверьте упаковку и убедитесь, что в ней содержатся следующие предметы:

1) сепаратор HDMI - 1x4 SDI 1

(2) 5V1A адаптер постоянного тока -

3) Руководство по эксплуатации 1

4.0 нормы

версия HDMI - - -

версия HDCP - -

разъем Введите порт - - - - 1 x HDMI

порт вывода разъёма - - - - - 4 отрицательный порт экспорта BNC

скорость передачи SDI - 2,970 Gbit / s и 2.970 / 1.001 Gbit / s

разрешение на ввоз / вывоз - - - - 480i, 576i, 720p / 50 / 59.94, 60, 1080i / 50 / 59.94 / 60

электропитание ----------------------------- DC 5V 1A

модель ESD для защиты человека - 8 кв (разряд в газовом зазоре)

    ±4 кв (контактный разряд)

размер (мм) - 150 (длина) х 65 (ширина) х 25 (высота)

вес: 350g

рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F

температура хранения ------- 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

расход электроэнергии (максимум) 1,5 Вт
