1.0 Введение

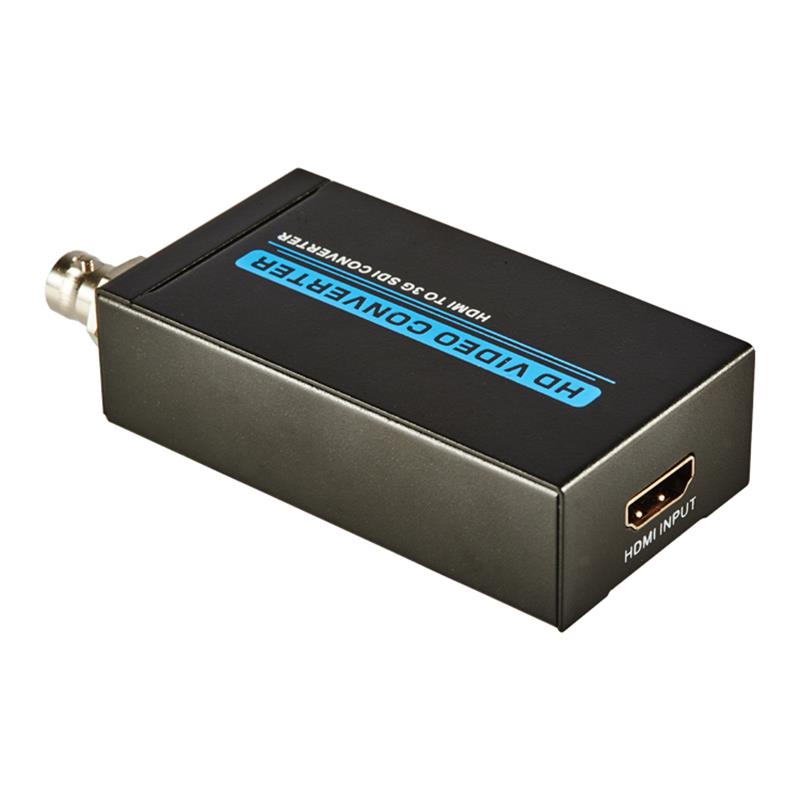

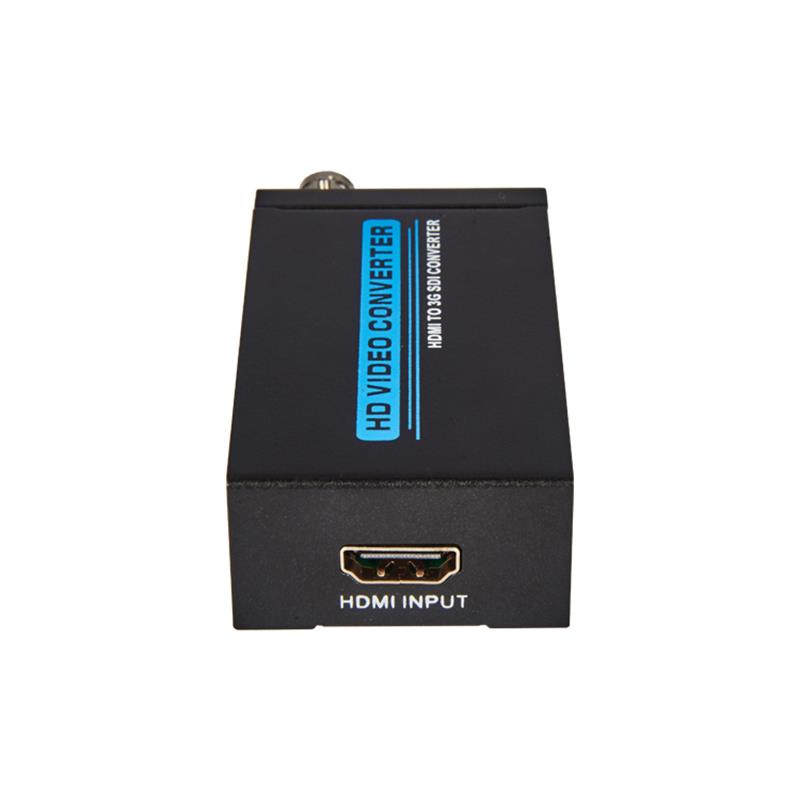

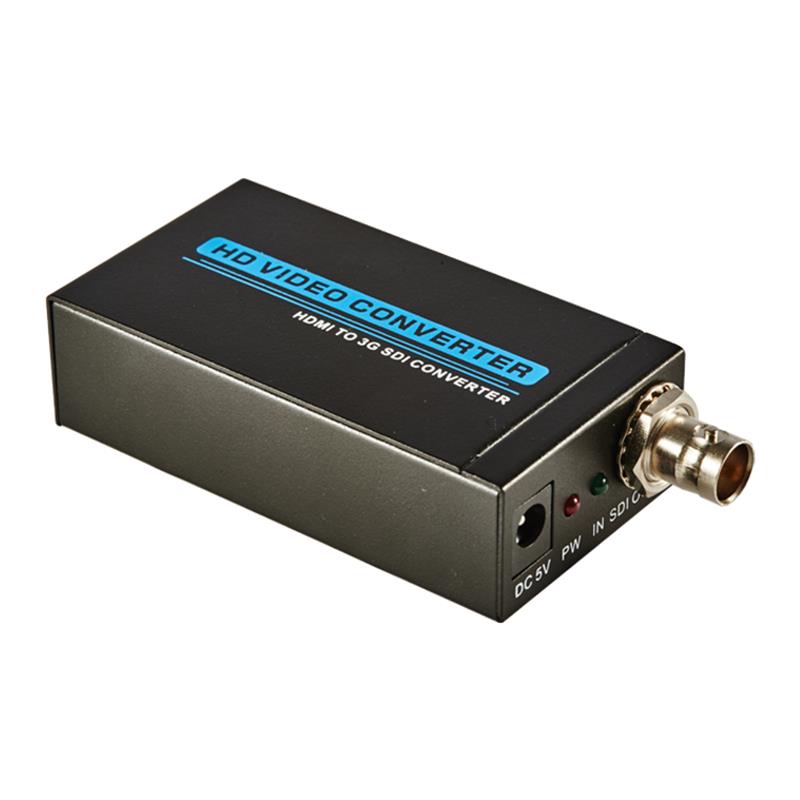

коммутатор MINI - HDMI - to - SDI позволяет отображать сигналы HDMI на мониторе SDI, обеспечивая при этом высокий битовый поток в 2 970 Гбит / с для получения сигналов высокого разрешения без потерь.для специалистов это означает, что теперь легче преобразовать высокотональный HDMI сигнал в SDI для передачи на большие расстояния и показать работу на мониторе SDI.

функция 2.0

2.01 поддержка HDMI.3 HDCP1.1 / 1.2

Статья 2.02 Показать источник HDMI на мониторе SDI. интерфейс SDI работает с битрейтом 2.970 Gbit / s, 2.970 / 1.001 Gbit / s,

1.485 Gbit / s, 1.485 / 1.001 Gbit / s и 270 MB / s.

2.03 поддержка ввода HDMI: 480i / 59.94, 576i, 720p / 50 / 59.94 / 60, 1080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

2.04 преобразование сигналов HDMI в SDI:

480i / 576i - SD - SDI (SMPTE 259M - C, битрейт 270mbit / s), 720p / 1080i - HD - SDI (SMPTE 292M, битрейт 1,485 Гбит / с или   1.485 / 1.001 гигабайт / с, 1080p - 3G - SDI (SMPTE 424M / 425M - AB, битрейт 2,970gbit / s)   и 2.970 / 1.001 Gbit / s)

2.05 поддержка максимальной дальности вывода ОСДМ на 100 м (3G - SDI) и 200 м   (HD - SDI) или 300 метров (SD - SDI)

3.0 упаковочные принадлежности:

прежде чем пробовать использовать данную машину, проверьте упаковку и убедитесь, что в ней содержатся следующие предметы:

1) HDMI - 1 преобразователь в SDI

(2) 5V адаптер постоянного тока - 1

3) Руководство пользователя:

4.0 нормы

порт ввода   * Дата получения соответствующих документов.

порт вывода ----------------------------- 1 x BNC (SDI / HD - SDI / 3G - SDI)

скорость передачи SDI - 2,970 Gbit / s и 2.970 / 1.001 Gbit / s

разрешение на ввоз / вывоз - - - - 480i, 576i, 720p / 50 / 59.94, 60, 1080i / 50 / 59.94 / 60   1080p / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

электропитание --------------------------------------------------------------------

модель ESD для защиты человека - 8 кв (разряд в газовом зазоре)   ±4 кв (контактный разряд)

размер: 82mm x 43.5mm x 23mm

вес: 150g

рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F

температура хранения ------- 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

потребляемая мощность (максимальное значение) - - - -
