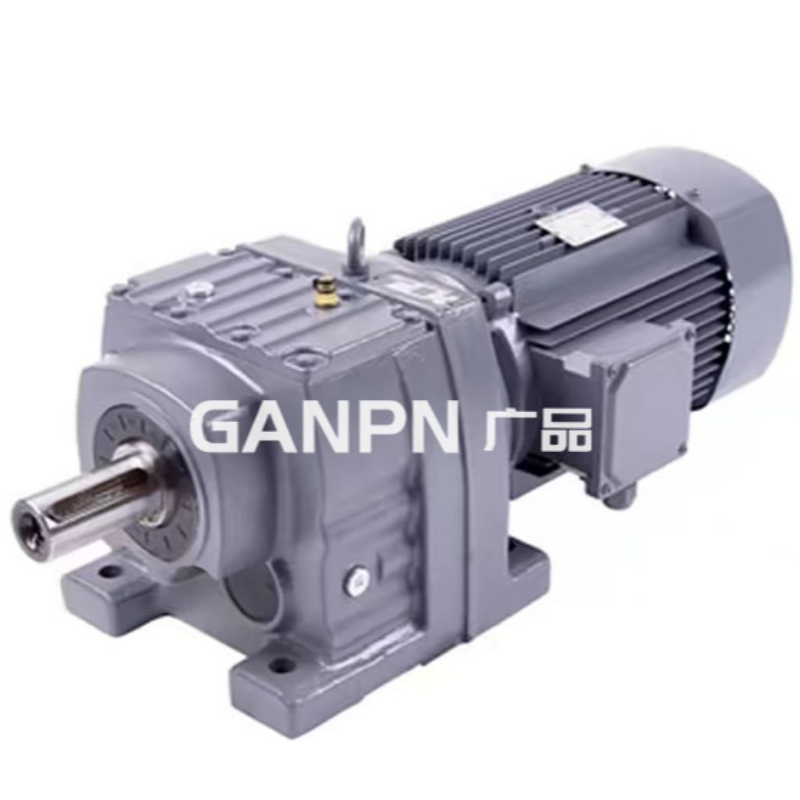

Обзор продукта:

один.продукт использует ряд модульных идей дизайна, широко адаптируется.Эта серия продуктов имеет несколько агрегатов двигателей, монтажное положение и конструкционный проект, передача, чем иерархия тонкой, чтобы удовлетворить различные условия работы, для осуществления электромеханической интеграции.

2.R серии жестких зубчатых редукторов, изготовленных в соответствии с международными техническими требованиями, с высоким содержанием технологии;

три.твердозубчатый редуктор экономит пространство, надёжный и выносливый, высокая перегрузка, мощность до 132kw;

четыре.низкий расход энергии, отличная производительность, эффективность редуктора выше 95%.

пять.низкий уровень вибрации, низкий шум, высокая энергоэффективность;

6.серия R закаленные зубчатые редукторы с наклонными зубьями применяют высококачественную ковочную сталь, литую стальную коробку, поверхность шестерни обрабатывается высокочастотной теплопередачей;

номер 7.После тщательной обработки, для обеспечения параллельности осей и требования определения подшипников, образуется редуктор в сборе с косой зубчатой передачей, оснащенный различными видами двигателя, агрегат механической и электрической интеграции полностью обеспечивает качественную характеристику использования двигателя редуктора.

Свойства свойства:

один.небольшой смещенный вывод, компактная структура, максимально использовать пространство корпуса ящика, два и три уровня одной и той же коробки.

2.использовать цельный корпус литья, корпус коробки жесткий, чтобы повысить прочность оси и срок службы подшипников.

три.способ установки: установка фундамента, фланцев установить большой фланец, выбор удобный.

четыре.средняя отдача по твердым осям на втором этапе составила 96 процентов, на третьем этапе - 94 процента, а в портфеле R / R - 85 процентов.

пять.серия RM, специально разработанная для перемешивания, может выдерживать более крупные осевые и радиальные силы.


технические параметры:

диапазон скоростей: основной тип R 3.33-289.74, тип RX 1.3-8.65, комбинация R / R может достигать 27001

диапазон крутящего момента: R основной тип 85 - 18000 коров, RX тип 20 - 1680

диапазон мощности: 0,18 - 160 кВт, Rx 0,18 - 132 квт

вид структуры:

R: установка опоры на фланец

RF: фланцевый фланец установки RM: фланцевый монтаж с удлиненным подшипником

Rx: установка одноступенчатого фундамента RXF: установка фланцев

базовый тип:

тип установки горизонтального фундамента: R17, R27, r37, R47, R57, r67, r77, R87, r97, R107, R137, r147, r167

тип установки вертикальных фланцев: rf17, rf27, rf37, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf167

тип установки горизонтального основания одноступенчатого привода: rx37, rx57, rx67, rx77, rx87, rx97, rx107, rx127, x157

тип установки вертикальных фланцев одноступенчатой коробки передач: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157

горизонтальный режим с вводом осей: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

сборка горизонтальных пят: r37r17, r57r37, r67r37, r77r37, r87r57, r97r57, r107577, r137r77, r147r77, r147r87, r167r97, r167r107

тип установки вертикальных фланцев с осей: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, rfs137, rfs147, rfs167

комбинированный вертикальный фланец

одноуровневый горизонтальный ленточный вал ввод тип установки: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rxs107, rxs127, rxs157

с вала ввода и установки одноступенчатых передач вертикальный фланец rxfs37, rxfs57, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157
