1.0 Введение

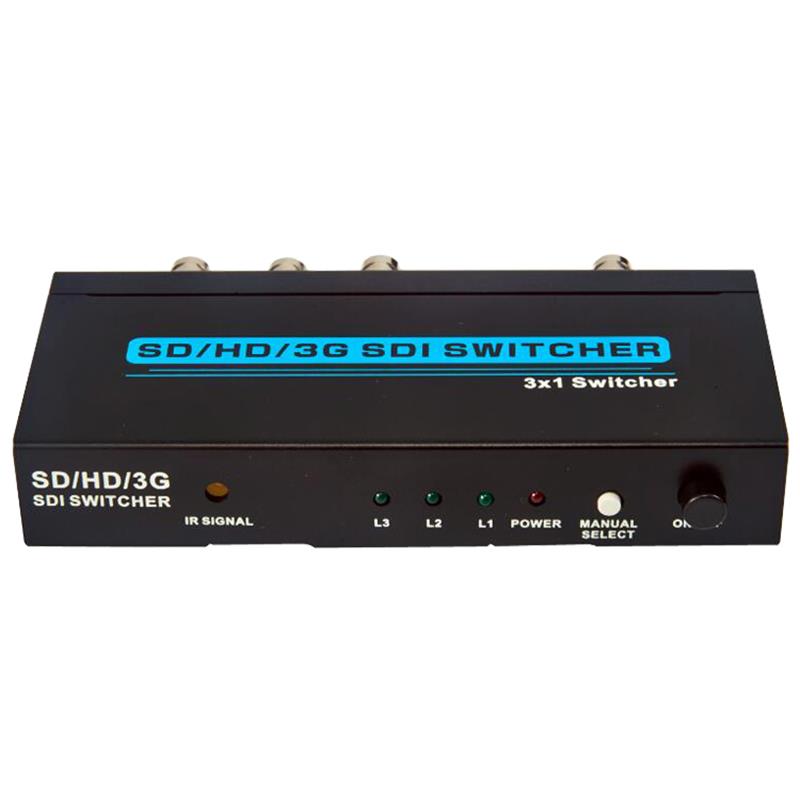

Это коммутатор сигналов SDI, который может переключиться на монитор высокого уровня SDI с помощью ручных кнопок или пульта управления.данный продукт встроен в автоматическую идентификацию и совместимость всех форматов SD - SDI, HD - SDI и 3G - SDI сигналов SDI.Поддержка 2.97Gbps ширины полосы, поддержка передачи без ущерба для длины расстояния.

функция 2.0

один.         Поддержка трех входных сигналов SDI на монитор HD SDI.

2.         Поддержка видеоформатов SD - SDI (270мб / s), HD - SDI (1.485Gb / s), 3G - SDI (2.97Gb / s).

три.         встроенный кабель уравновешен, часы восстанавливаются и движутся.

четыре.         Поддержка до 1920 & ^ 35х120; 1080 @ 60хz с разрешением.

пять.         дальность ввода - вывода сигнала, поддерживающего сигнал SD, составляет 300 м, сигнал HD - 200 м, сигнал 3G - 100 м.

6.         Поддержка входного напряжения шириной 5 - 12V.

пакет

прежде чем пробовать использовать данную машину, проверьте упаковку и убедитесь, что в ней содержатся следующие предметы:

(1) 3x1 SDI резак - 1 шт

(2) 5V 1A адаптер постоянного тока -

3) Руководство по эксплуатации 1

4.0 нормы

ширина полосы частот

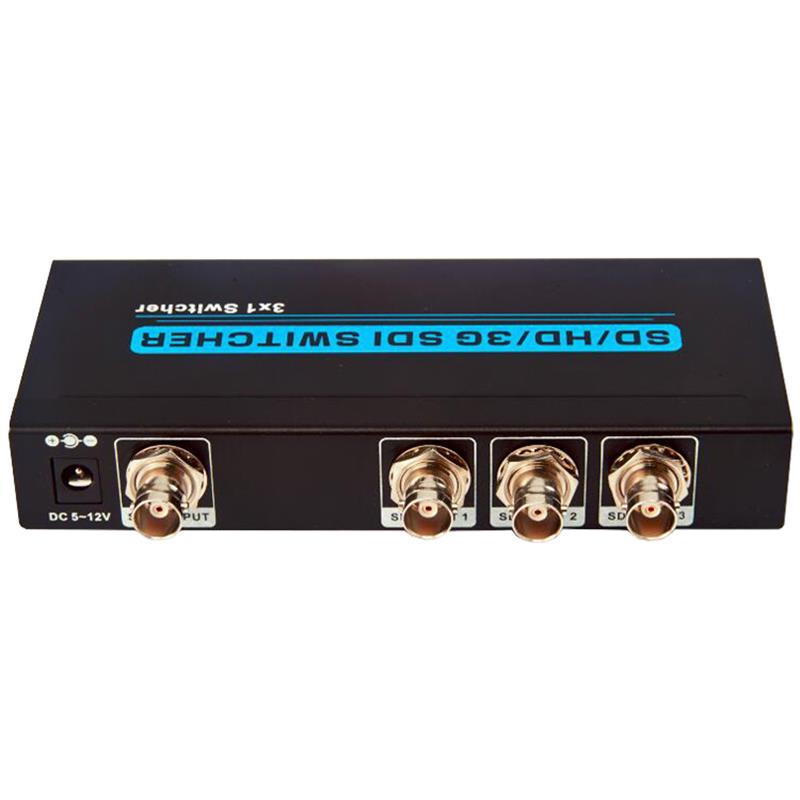

порт входа в коммутатор SDI - - 3 порта ввода внутренней резьбы в BNC

порт вывода преобразователя SDI - - порт вывода резьбы в BNC

электропитание ----------------------------- DC 5V 1A

модель ESD для защиты человека - 8 кв (разряд в газовом зазоре)

    ±4 кв (контактный разряд)

размер (мм) 150 (длина) х 65 (ширина) х 25 (высота)

вес: 350g

рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F

температура хранения ------- 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

расход электроэнергии (максимум) 2,5 Вт
