1.0 Введение

расширитель HDMI на CAT5e / 6 - это инструмент для распространения сигналов HDMI на совместимые мониторы на большие расстояния.В отличие от использования дорогостоящего HDMI кабеля, существующий у вас CAT 5e / 6 кабель / розетка может использоваться для выполнения таких дополнительных функций, как передача темного цвета (12 бит / цветов) видео и цифрового аудио, ширина полосы может достигать 225MHz.передатчик HDMI и приемник, расширитель класса 5e / 6 - это ваш основной инструмент расширения HDMI.расширитель HDMI также поддерживает реконфигурацию IR, поэтому вы можете использовать расширитель HDMI для управления 150 - метровым источником.

функция 2.0

один       питание постоянного тока 5V;

два       совместимость с HDMI 1.3, HDCP 1.1 и DVI 1.1;

три.       Поддержка темного цвета до 12 бит / цветов;

четыре       Поддержка передачи инфракрасного луча от 20 до 60 кГц;

пять       передача данных / ддк с использованием кабеля CAT5e / 6;

шесть       балансировка и восстановление данных TMDS перед пересылкой данных TMDS с оптимальным качеством, независимо от качества входящего сигнала;

семь       проверка кабеля показала, что при разрешении 1080p входной источник HDMI может находиться на расстоянии 10 метров;

восемь       когда сигнал передается с разрешением 1080p, рабочее расстояние CAT6 составляет 150 метров (максимум).

3.0 упаковочные принадлежности

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

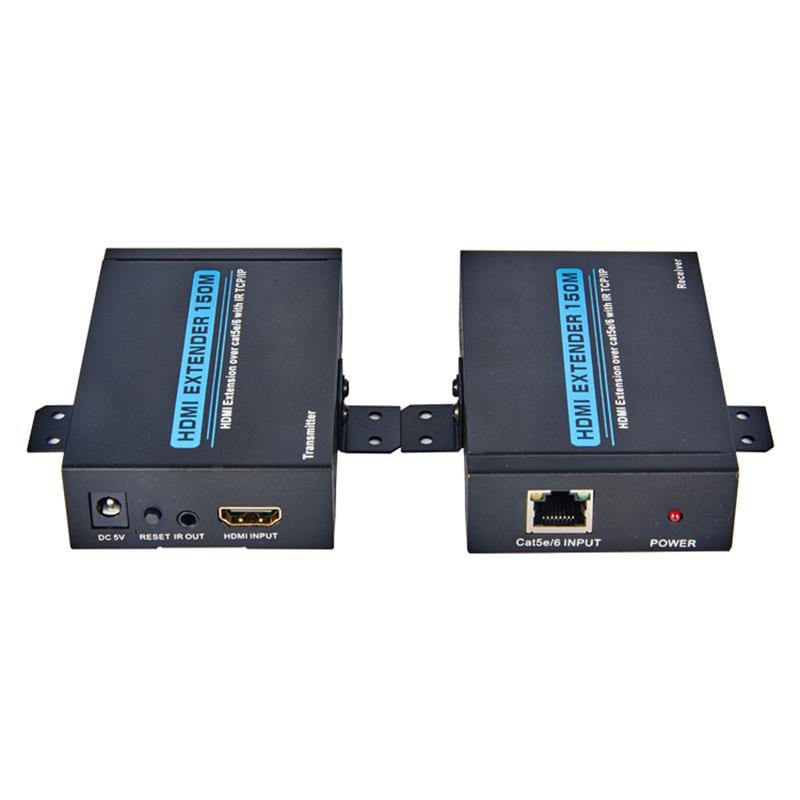

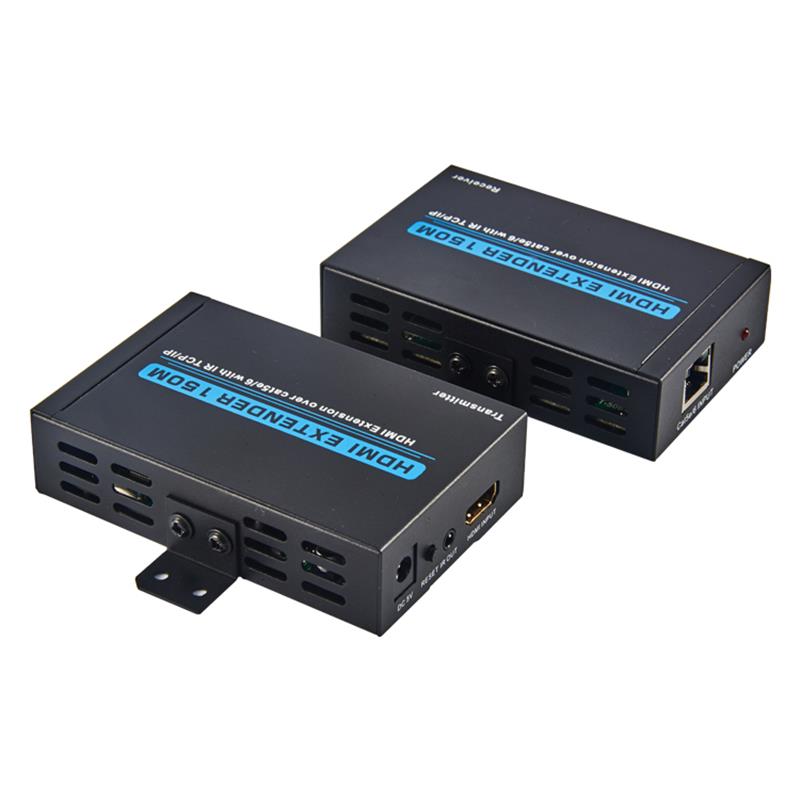

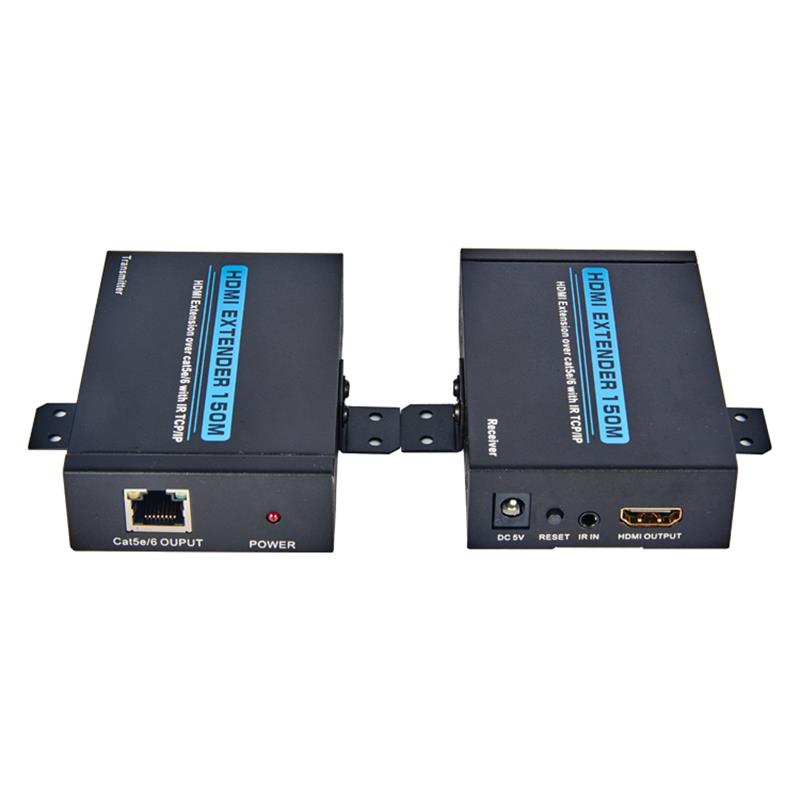

передатчик расширения HDMI 1 шт

приемник расширения HDMI 1 шт

1 ик - передатчик

инфракрасный приемник 1 шт

5V адаптер постоянного тока - 2 шт

Руководство по эксплуатации - - 1 шт

4.0 нормы

частота   ширина полосы 2.25 фунт стерлингов   (Звенит цепочка)

интерфейс HDMI   порт ввода / вывода преобразователя в два раза   основной порт HDMI / 1 x CAT6

интерфейс HDMI   порт ввода - вывода приёмника один   X основной порт HDMI / 1 x CAT6

власть   поставка постоянный ток   5 вольт

защита ESD   модель тела: ±   8kv (разряд в зазоре) ±   4kv (контактный разряд)

размер   (мм) - 65 (ширина)   X 100 (high) X 25 (high)

операция   температура 0 градусов по цельсию   ~ 40 градусов по Цельсию / 32 градуса по Фаренгейту ~ 104 градуса по фаренгейту

отдел хранения   температура - 20°C   ~ 60 градусов по Цельсию / - 4 градуса по Фаренгейту ~ 140 градусов по фаренгейту

относительный   влажность 20 ~ 90%   RH (без конденсации)
