1.0 описание продукции

переключатель HDMI - это продукт, который может переключить несколько групп HDMI сигналов с помощью кнопок вручную на устройство высокого разрешения (например, HDTV).Это позволит избежать частого отключения кабеля.Это может оптимизировать систему семейного кинотеатра, чтобы добиться оптимального эффекта.

функция 2.0

один.при появлении сигнала на порту автоматически переключаться через свой собственный порт.

2.Поддержка протокола HDCP, применимого к исходному оборудованию и высокой четкости   устройство отображения с порт HDMI или цифрами, например DVD и HDTV   порт соответствует Протоколу HDCP.

три.поддержка высокого разрешения: 480i / p, 576p, 720i / p, 1080i / p и   25 / 30Hz 3840 узбек

четыре.Поддержка HDMI 1.4

пять.увеличить расстояние передачи, улучшить сигнал передачи.

6.совместимость с DVI с помощью адаптера HDMI - DVI.

номер 7.вставлять и использовать.

8 штук.удобно соединять различные группы входных сигналов с дисплеем HDTV.

номер 9.Спаси пространство.разрешить использование нескольких источников с высоким разрешением   Пока.

10. металлический корпус конструкции, Общая защита, нет помех сигнала.

свободный выбор порта ввода вручную.

12.LED индикаторный сигнал и режим питания.

источник питания (см.

3.0 упаковочные принадлежности

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

HDMI 4x1 сдвигатель 1 шт

5V адаптер постоянного тока - - 1 шт

1 элемент дистанционного управления

удлинительный кабель инфракрасного приемника

Руководство пользователя

4.0 применение

Он переключает сигналы HDMI с исходного оборудования (например, DVD, спутниковые приемники, капсулы, камеры DV, приемники A / V и другие устройства, поддерживающие HDMI) на устройство отображения высокого разрешения (например, HDTV и HDMI - Планшетные мониторы).

5.0 подробные технические параметры

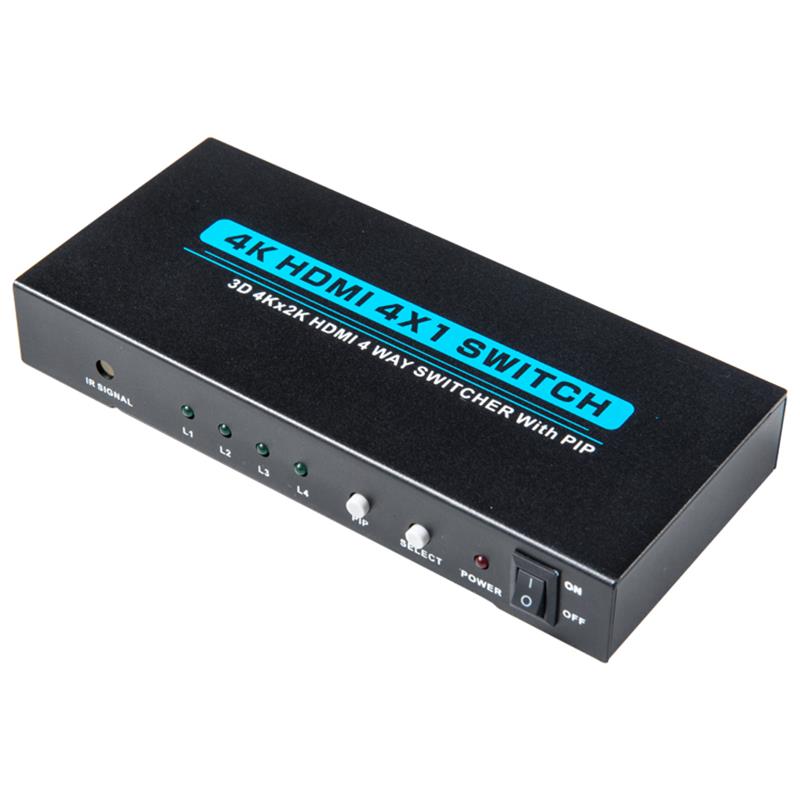

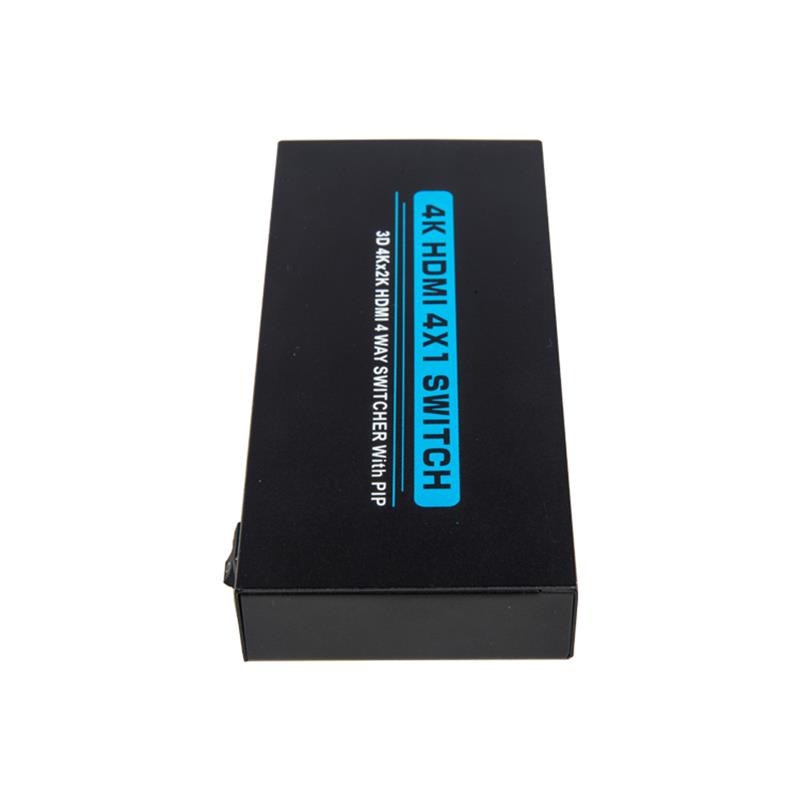

преобразователь HDMI 4X1 с PIP

продукция 4х1 коммутатор HDMI

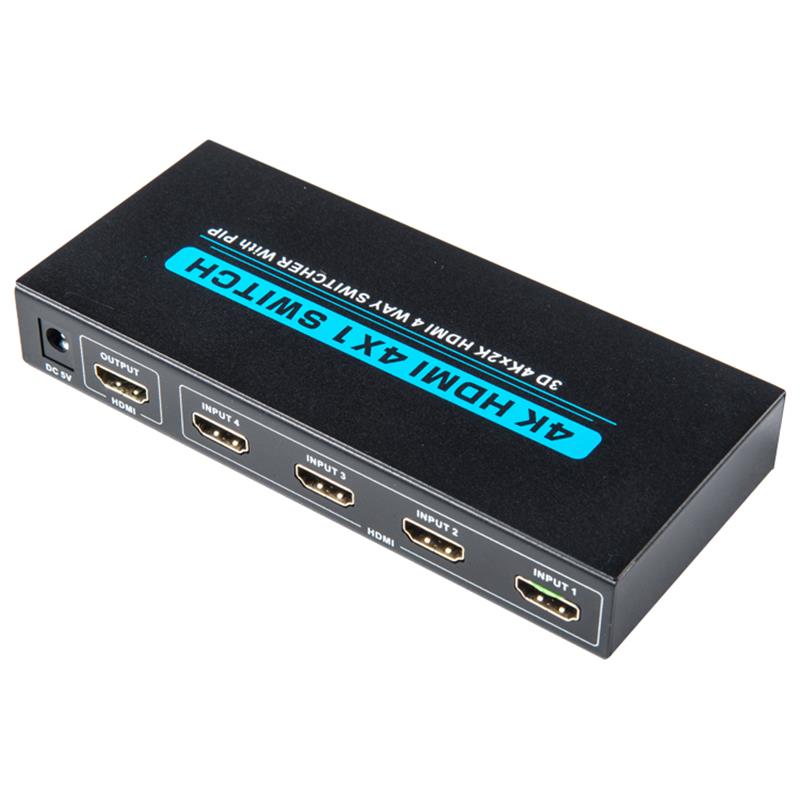

ввод источника HDMI   порт 4 шт

устройство отображения   порт вывода 1 шт

порт источника   соединитель 19 иголок HDMI (тип A)

порт устройства   соединитель 19 иголок HDMI (тип A)

совместимость с HDCP правильно

источник   Выбор устройства кнопочный инфракрасный луч   дистанционное управление

входной видеосигнал 0,5 - 1,0 вольт

входной сигнал DDC ---------------------------------------------------------- 5 вольт P - P (TTTL)

глубокий цвет 36 бит

протяженность одной цепи ---------------------------------------------------------- 3840 * 2160 шт.

версия HDMI стандарт HDMI 1.4

ширина полосы до 340 МГц

скорость сигнала до 10.2гбпс

Введите длину   кабель PS3 ≤ 10 м ; синий   DVD ≤ 10 метров

длина   выходной кабель не более 10 м

стандарт кабеля 28 американский калибр HDMI 1.4

вертикальная частота   Сфера применения 25 / 30 Гц

власть   потребление (максимальное значение) - - 3.5 Вт

операция   температура от 0 до 70 градусов по цельсию

рабочее напряжение постоянный

адаптер питания 5V - 1A

вес нетто (кг) - - 0.3части

размер: длина х ширина х высота мм 154×69×23,5 шт.

6.0 описание PIP

предварительный просмотр видео

заметки

один.данный продукт не поддерживает функции PIP, если разрешение источника сигнала превышает 1080p;

2.В настоящем Руководстве под "4K - моделью" понимается разрешение более 1080P @ 60Hz.

три.при входе нового источника сигнала нет " 4K - режим " , с левой стороны экрана появится новое изображение;

четыре.для рисования продукции на рисунке, изображения вспомогательных каналов могут отображаться только в определённых размерах;

пять.для функции рисования на рисунке продукции местоположение небольшого изображения определённо соответствует входному источнику.
