1.0 Введение

расширитель HDMI на cat5e / cat6 - это инструмент для распространения сигналов HDMI на совместимые мониторы.Он предназначен для преобразования сигналов HDMI в стандартные сигналы HDBaset и их передачи через сеть.Он также поддерживает двустороннюю передачу сигналов инфракрасного контроля с сигналами HDMI, так что вы можете контролировать источник на расстоянии 100 метров от приемника, а также использовать расширитель HDMI для управления получателем на расстоянии 100 метров от источника.

функция 2.0

1. пара как полнофункциональный модуль не требует настройки.

для обеспечения дистанционной передачи кабеля HDMI вместо кабеля UTP LAN (CAT - 5E / 6) используется стандарт IEE - 568B для кабельных терминалов UTP.

расстояние передачи:

100 м: 1080P @ 60Hz36bit; 3D1080P @ 30Hz36bit;

70 м: 1080P @ 60Hz @ 48bit; 1080P @ 120Hz @ 24bit; 3D1080P @ 60Hz @ 36bit, 4K x 2K @ 30Hz @ 24 бит.

четыре     Поддержка версии HDMI 1.4.

пять     соответствует HDCP.

шесть     полная поддержка: 1080p @ 60Hz @ 48 бит / пикселей, 1080p @ 120Hz @ 24 бит / пикселей,

семь     3D 1080P60Hz и 4K x 2K @ 30Hz @ 24 бит

восемь     Включить инфракрасный контрольный сигнал с сигналом HDMI.

девять     Поддержка инфракрасной работы от 20 до 60 кГц.

3.0 упаковочные принадлежности

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

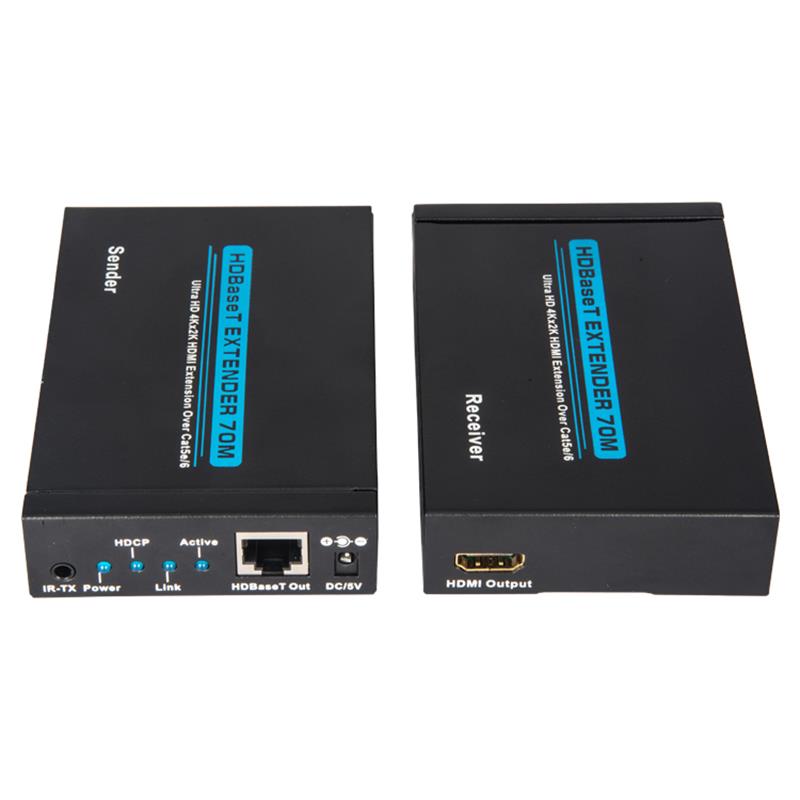

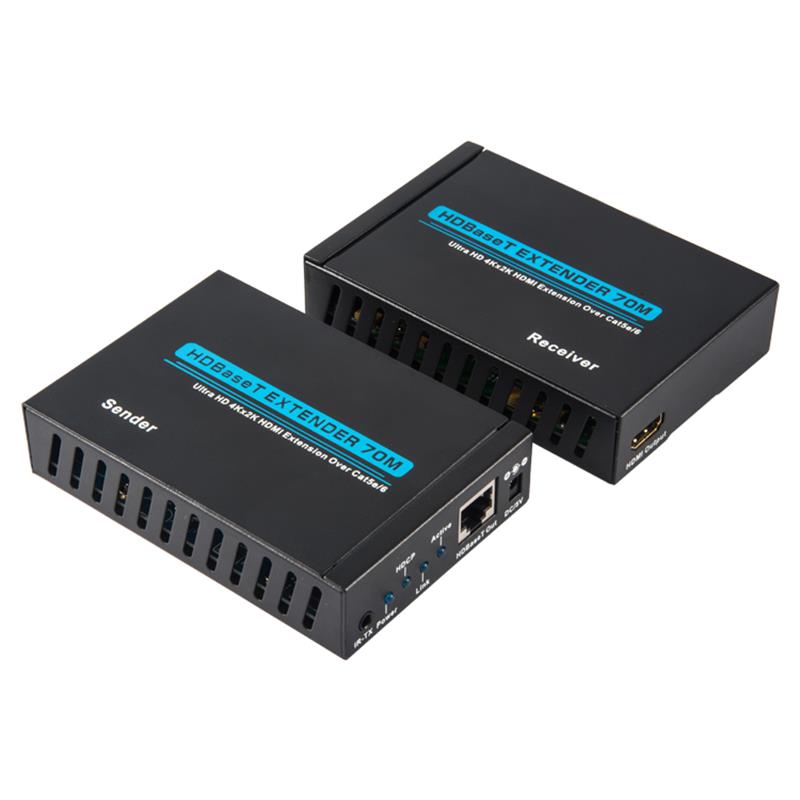

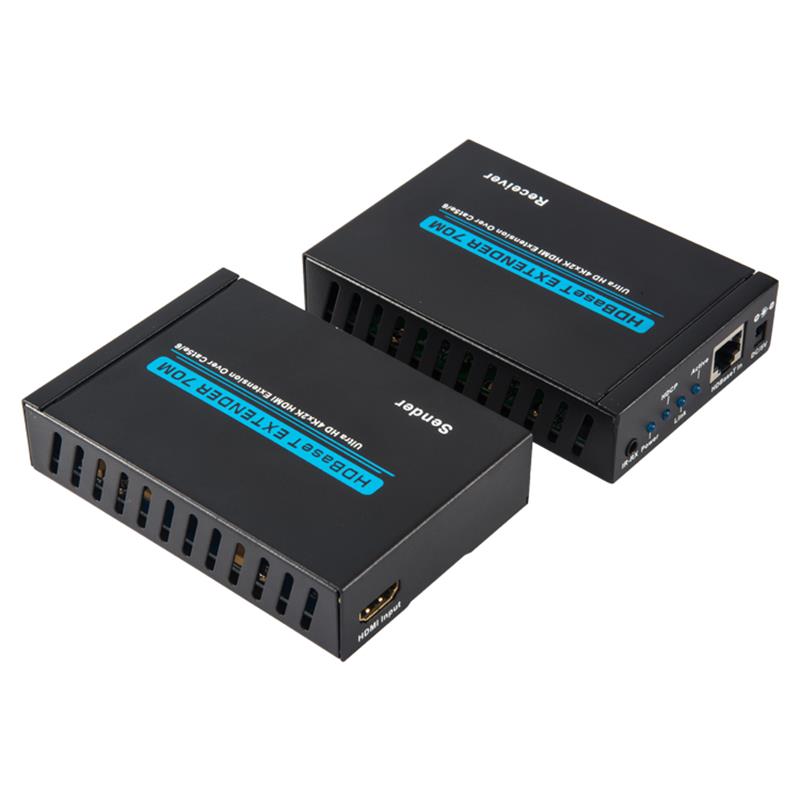

передатчик расширения HDMI 1 шт

приемник расширения HDMI - 1 шт

1 ик - передатчик

инфракрасный приемник 1 шт

адаптер постоянного тока 2 шт

Руководство по эксплуатации

4.0 нормы

ширина полосы частот -

порт ввода / вывода передатчика HDMI - основной порт HDMI / 1 CAT6, 1x инфракрасный излучатель

порт ввода / вывода приемника HDMI - основной порт HDMI / CAT6, 1x инфракрасный приемник

электропитание --------------------------------------------------------------

- 8kv (разряд в газовом зазоре)   ±4 кв (контактный разряд)

размер (мм) - 65 (ширина) x 100 (глубина) x 25 (высота)

вес: 200g x 2

рабочая температура - - 0°C ~ 40°C / 32°F ~ 104°F

рабочая температура - - 0°C ~ 40°C / 32°F ~ 104°F

температура хранения - - 20°C ~ 60°C / - 4°F ~ 140°F

относительная влажность: 20 ~ 90% RH (не конденсация)

расход электроэнергии (максимум) - - 20W
