Спасибо за покупку нашей продукции.для обеспечения безопасности продукции и бесперебойной работы на протяжении многих лет, пожалуйста, прочитайте инструкцию перед использованием данного продукта.

1.0 введение:

распределитель HDMI - это продукт, который может распределять сигналы HDMI без потерь на одно или несколько высокоочистных устройств, таких как HDTV.Это может оптимизировать систему семейного кинотеатра, чтобы добиться оптимального эффекта.

сигналы HDMI передаются с исходного оборудования, поддерживающего HDMI, включая DVD, спутниковые приемники, капсулы крыши, видеокамеры DV и приемники A / V, на такие высокоточные дисплеи, как HDTV и HDMI.

2.0 особенности:

один       полностью соответствует стандарту HDMI 2.0.устройство для отображения исходного и высокого разрешения, например DVD и DVD   HDTV имеет порт HDMI или цифровой порт и соответствует Протоколу HDCP1.1 / 1.2 / 1.4 / HDCP2.2.

два       поддержка высокого разрешения: 480i / p, 576i / p, 720i / p, 1080i / p, 4kx2K @ 60Hz.

три.       Поддержка 30 / 36 темного и расширение цветового пространства, включая: SYCC601, Adobe RGB, AdobeYCC601

четыре       Blu - Ray DVD 24 / 50 / 60fs / HD - DVD / xvYCC.

пять       аудиофайл DTS - HD / Dolby trueHD / LPCM7.1 / DTS / Dolby - AC3 и DSD.

шесть       увеличить расстояние передачи, улучшить сигнал передачи.

семь       совместимость с DVI с помощью адаптера HDMI - DVI.

восемь       вставлять и использовать.

девять       металлический корпус спроектирован, Общая защита, нет помех сигнала.

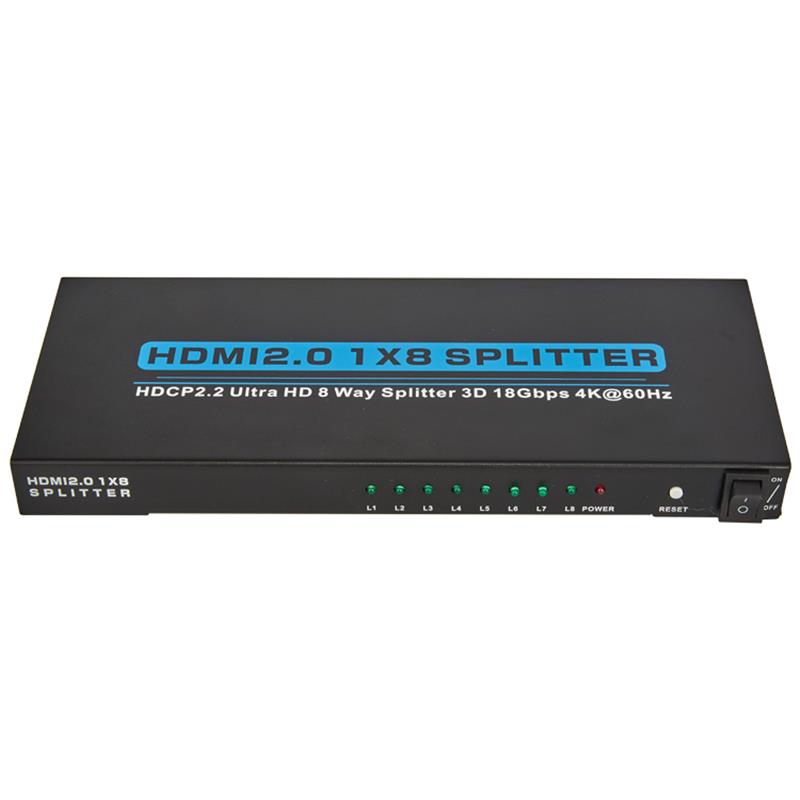

10 штук.Led указывает сигнал и режим питания.

номер 11.источник питания (см.

12 лет.Поддерживаю 3D.

3.0 упаковочные принадлежности:

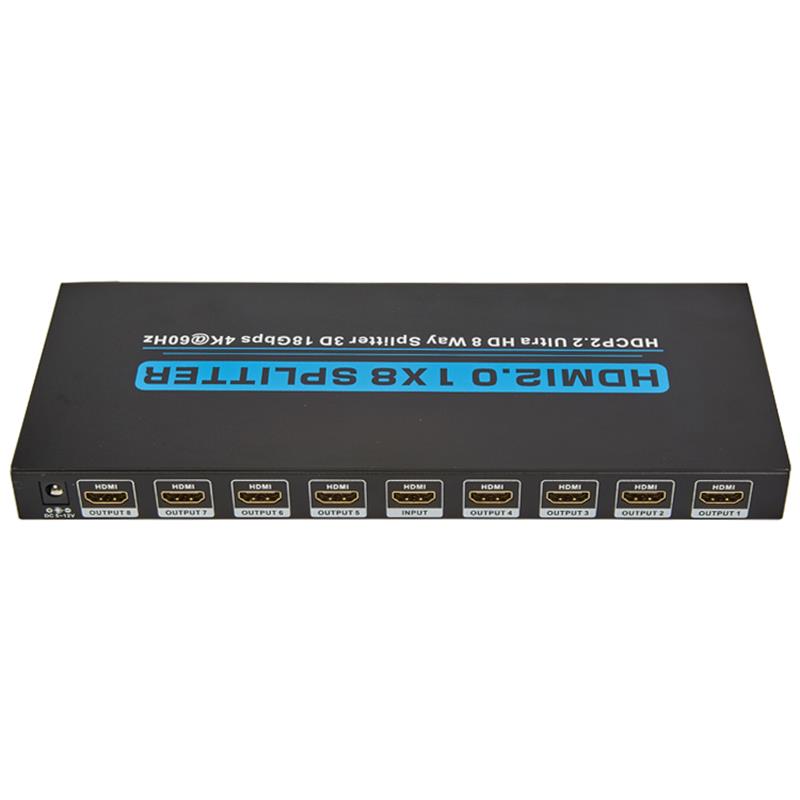

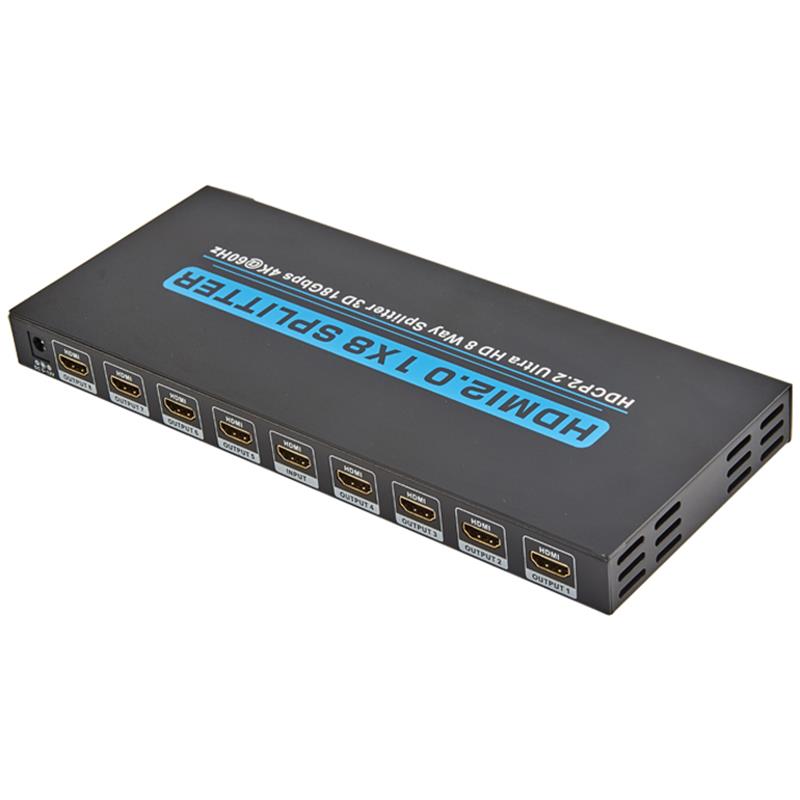

один.HDMI 1 x 8 шунт 1 шт.

2.5V адаптер постоянного тока - - 1 шт

три.Руководство пользователя

4.0 технические параметры

порт ввода источника HDMI

Показать порт вывода устройства...

соединитель с исходным портом ----------------------------------------------------------------

показ соединения устройства порт - - - - 19 швов HDMI

В соответствии с требованиями HDCP ------------------------ да

протяженность одной цепи -----------------------------------------------------------------

входной видеосигнал

Введите сигнал DDC - 5 в P - P (TTL)

глубокий цвет ----------------------------------------------------------------

версия HDMI2.0

ширина полосы - до 600 МГц

скорость сигнала: до 18 Гбит / с

длина входного кабеля - - - - PS4 ≤ 10 м; синий DVD ≤ 10 м

длина выходного кабеля

стандарт кабелей - - 28AWG HDMI2.0

вертикальный диапазон частот

расход электроэнергии (максимум) - 6,5 Вт

рабочая температура

рабочее напряжение

адаптер питания...

вес нетто: 0.98kg

размер: длина * ширина * высота (mm) - - - 276x110 \ \ \ \ сложение 35120;

5.0 схема соединений

соединение   этот   интерфейс HDMI   кабель   между   сигнал   источник   и   вход   порт   принадлежать   шунт.

5.2 соединять кабель HDMI между портом вывода шунта и HDTV.

5.3 подключить распределитель и адаптер питания.

5.4 включить высокочёткий телевизионный источник сигнала и мощности, телевизор с высокой чёткостью начал работать.

Примечание: оборудование для ввода или вывода различных марок

подключение кабеля может быть другим.

6.0 установка и внимание

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

1. медленно вставьте сигнальную линию, не часто тянуть или качать сигнальную линию.

оборудование не должно помещаться в солнечную, дождевую, сырую или вентиляционную среду.

3. на оборудовании нельзя помещать жидкие предметы.

4. не устанавливайте оборудование вблизи источника тепла, например, в случае пожара, питания или других устройств для получения тепла.

Не вставляйте металлические или другие предметы в оборудование, за исключением подключения кабеля к порту.

оборудование не может быть демонтировано само по себе, и оно обслуживается квалифицированным обслуживающим персоналом.
