Спасибо за покупку нашей продукции.для обеспечения безопасности продукции и бесперебойной работы на протяжении многих лет, пожалуйста, прочитайте инструкцию перед использованием данного продукта.

1.0 описание

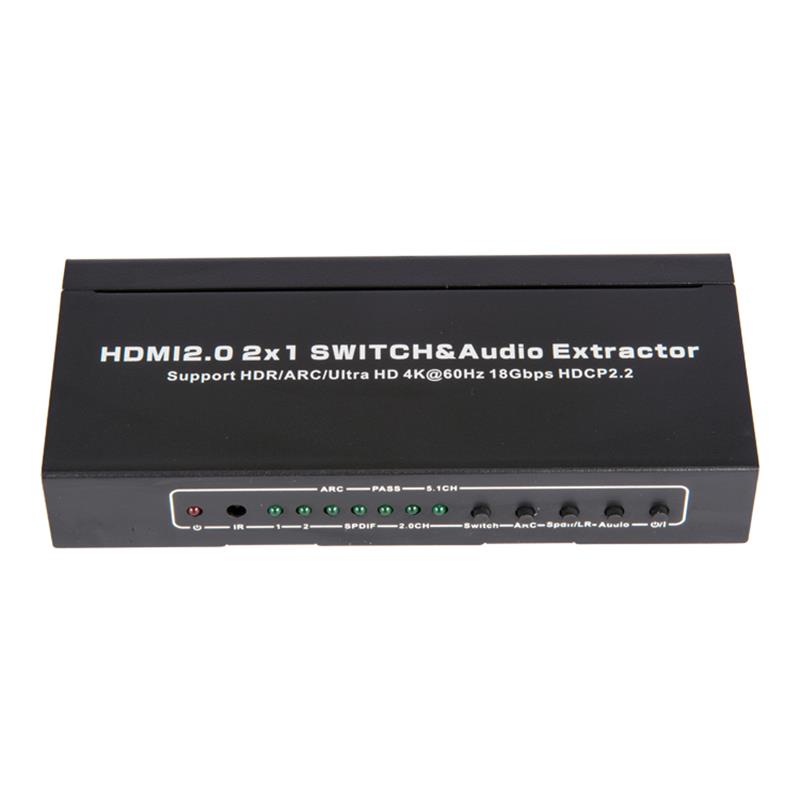

Это устройство представляет собой многоступенчатый аудио - экстрактор HDMI, поддерживающий HDR, ARC, 3D и 4KX2K, который позволяет легко переключить несколько высокочистых источников или один смарт - источник MHL на высокочистую дисплей.Кроме того, любой источник данных поддерживает извлечение звука через канал вывода звука SPDIF и LR.коммутатор поддерживает функцию ARC, которая позволяет вернуть Звук телевизора в приемник AV.

функция 2.0

один.вход: HDMI x 2 (поддержка порта HDMI / MHL 1).

2.вывод: HDMI x 1, Toslink / SPDIF x 1, Audio x 1.

три.при появлении сигнала на порту автоматически переключаться через свой собственный порт;

четыре.соответствует HDMI2. 0, HDCP2. 2 и DVI 1. 0;

пять.Поддержка видео формата до 4k2k @ 30hz, 24 бита RGB / YcbCR

  4: 4: 4 / YCBCR4: 4: 4, 60Hz до 4k2k, 12 бит CBCR4: 4: 4;

номер 7.поддерживает 12 - битный цвет каждого канала, максимум 36 - битный для всех каналов.

8 штук.Поддержка пикселевых часов на канале 3. 0Gbps TMD / 600MHz, максимум

  Общая пропускная способность тмдс составляет 18 гб / С.

номер 9.поддержка не сжатых аудио, таких как LPCM.

поддерживает сжатие аудио DTS Digital, Dolby Digital, DTS - HD и т.д.;

    и Дуби очень высокий.

Поддержка прямого доступа к HDMI.

Поддержка вывода цифровых данных HDMI в диапазоне до 7,1 CH.

Поддержка цифровых циклов вывода Toslink до 5,1 CH.

для моделирования стерео на выводе стерео не более 2,0 звуковых каналов.

Поддержка стандартных аудио, DSD и HD (HBR).

Поддержка ARC (канал звукового возвращения).

3.0 упаковочные принадлежности

звуковой экстрактор HDMI / MHL - 1

Руководство пользователя - 1 шт.

источник энергии -

дистанционный пульт - 1 (по желанию)

4.0 применение

Он переключает сигналы HDMI с исходного оборудования (например, DVD, спутниковые приемники, капсулы, камеры DV, приемники A / V и другие устройства, поддерживающие HDMI) на устройство отображения высокого разрешения (например, HDTV и HDMI - Планшетные мониторы).

5.0 принцип работы

один.использовать кабель HD для подключения источника HD к входному порту HDMI.

2.использовать кабель HDMI для подключения монитора высокой очистки к выходу HDMI.

три.для подключения аудио выберите один из следующих параметров.

  для прямого доступа к HDMI, пожалуйста, используйте этапы 2 - 3   подключить аудио приёмник к выходу HDMI.ваши звуки   приемник должен вывести видеосигнал на монитор высокой очистки.

  B. для подключения к звуковому оборудованию используется кабель Toslink (Примечание: Toslink не поддерживает Doubi Digital Plus).Переодевайтесь, пожалуйста.   если необходимо, укажите другие параметры для ввода вывода звука из источника.

  C. использование коаксиальных кабелей для подключения стерео звук   оборудование.

четыре.Соедините адаптер питания.

пять.Примечание: если используется соединительный кабель, пожалуйста, убедитесь, что резиновая защита   перед соединением снять крышку с обеих сторон   это оборудование.

6.0 технические параметры

порт ввода источника HDMI

Показать порт вывода устройства...

соединитель с исходным портом ----------------------------------------------------------------

показ соединения устройства порт - - - - 19 швов HDMI

В соответствии с требованиями HDCP ------------------------ да

одиночный контур ------------------------------------------------------------------------

входной видеосигнал

Введите сигнал DDC - 5 в P - P (TTL)

глубокий цвет ----------------------------------------------------------------

версия HDMI2.0   50 / 60 Hz при 4kx2K

Вывод звука - - - - HDMI прямой; до 7. 1CH; вывод SPDIF до 5. 1CH; 3. 5mm стерео

ширина полосы - до 600 МГц

скорость сигнала: до 18 Гбит / с

длина входного кабеля ≤ 50ft / 15m 24AWG HDMI   24 - разрядный 60Hz 1080P кабель

длина выходного кабеля ≤ 50ft / 15m 24AWG HDMI   24 - разрядный 60Hz 1080P кабель

стандарт кабелей

вертикальный диапазон частот

расход электроэнергии (максимум) 4,5 Вт

рабочая температура

рабочее напряжение

адаптер питания - 5V 1A

вес нетто: 0.29kg

размер: длина * ширина * высота (мм) - - 150 * 64 * 25

7.0 монтажные и профилактические меры

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

1. медленно вставьте сигнальную линию, не часто тянуть или

  Тряси их.

оборудование не должно размещаться в солнечных, дождливых и влажных условиях, или

  не вентиляция окружающей среды.

3. на оборудовании нельзя помещать жидкие предметы.

4. не устанавливать оборудование вблизи источника тепла, например, огонь, электричество или другие

  генератор тепла.

исключать

    подключите кабель к порту.

6. оборудование не может быть демонтировано само собой, т.е.

  профессиональный обслуживающий персонал.
