1.0 Введение

коммутатор сигналов HDMI - to - CVBS, преобразующий HDM видео - или аудио - сигнал в AV (CVBS) для сложных видеосигналов, FL / FR стерео и HDMI.одновременно поддерживаются боковые сигналы системы DVI.помощь пользователям в преобразовании высококачественных видеосигналов HDMI в обычные CVBS - сигналы (стандартная четкость 480i, 576i,). для трансляции по телевидению, VHS - видеомагнитофоны, DVD - видеокамеры и т.д. Поддерживаются два телевизионных формата NTSC и PAL.

функция 2.0

один.аппаратное преобразование, то есть вставка, без драйвера программного обеспечения

2.совместимый HDMI1.3

три.Поддержка двух стандартных телевизионных форматов NTSC и PAL

четыре.ввод HDMI, вывод AV, вывод стерео

    Ввод: HDMI x 1

    вывод: CVBS x 1; L / R x 1 HDMI x 1

пять.Импорт HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

6.совместимый DVI режим 800 35х120; 6001024x7681280 35х120

номер 7.Поддержка протокола HDCP, поддержка HDMI 1.3

8 штук.вывод CVBS: 480I, 576I

номер 9.Вывод звука: канал L / R

вывод HDMI: байпасный HDMI

размер: 100 мм (ширина) x102 мм (глубина) x 25 мм (высота)

3.0 упаковочные принадлежности:

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

преобразователи HDMI - CVBS / HDMI - 1

Руководство пользователя:

3. 1 устройство питания

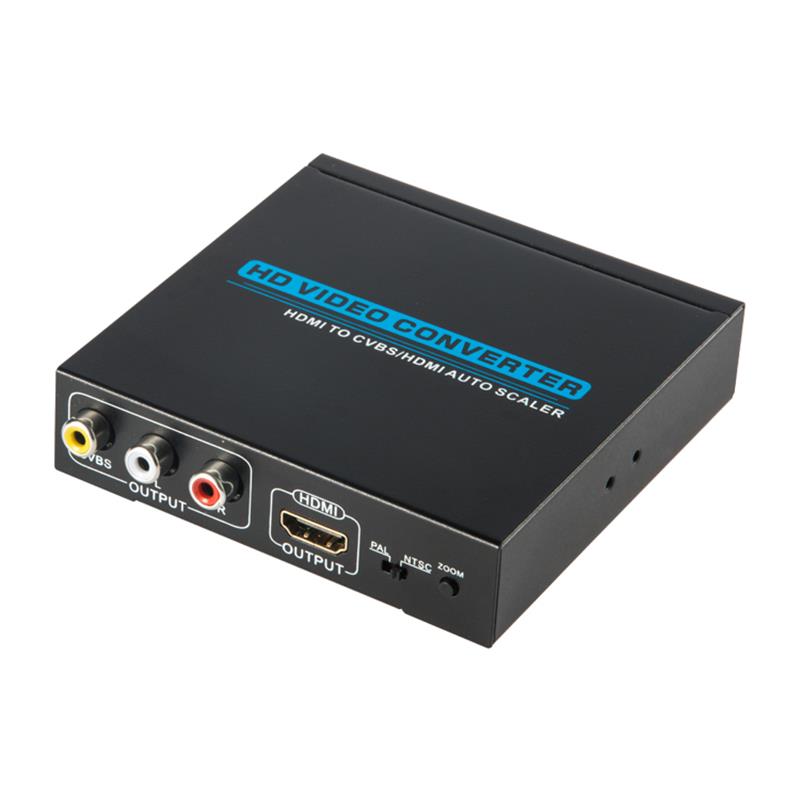

4.0 описание панели

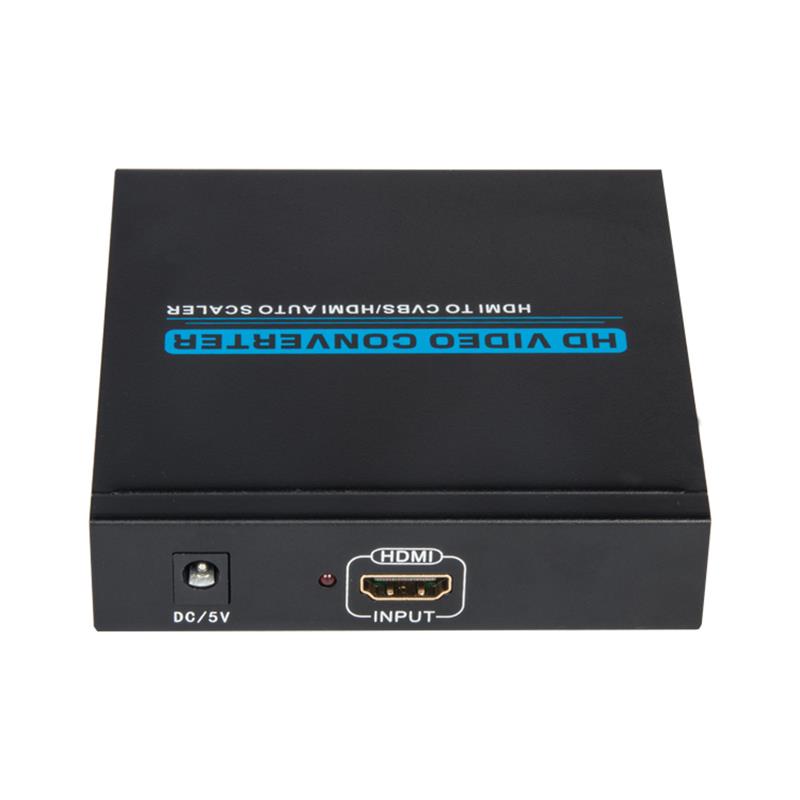

порт ввода DC 5V: DC 5V

источник питания

ввод HDMI: порт ввода HDMI

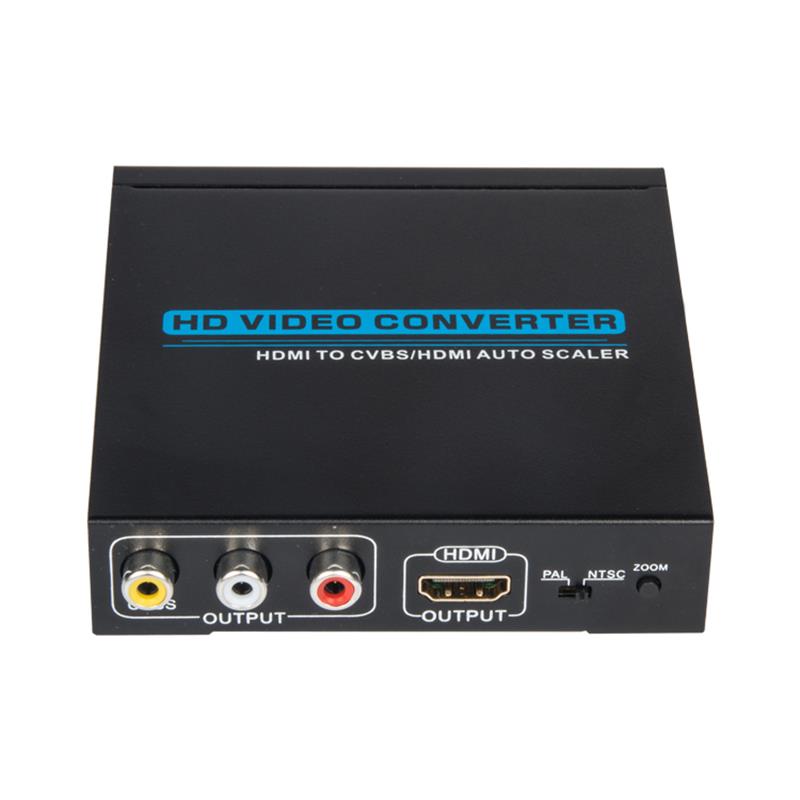

выход A / V: подключение телевизора или видеопроигрывателя;   интерфейс CVBS (представлен NTSC / PAL)

вывод HDMI: соединение с высокочистым телевизором

выбор стандартных форматов PAL / NTSC: PAL и NTSC

кнопка масштабирования: изменение размера рисунка на экране

5.0 области применения

А. Гражданские: капсулы, XBOX360, PS3, плееры высокого уровня.

В. промышленная сфера: камеры, камеры   Показать устройство, которое заменит большой экран HDMI   уменьшить расходы и пространство.
