Спасибо за покупку нашей продукции.для обеспечения безопасности продукции и бесперебойной работы на протяжении многих лет, пожалуйста, прочитайте инструкцию перед использованием данного продукта.

1.0 описание

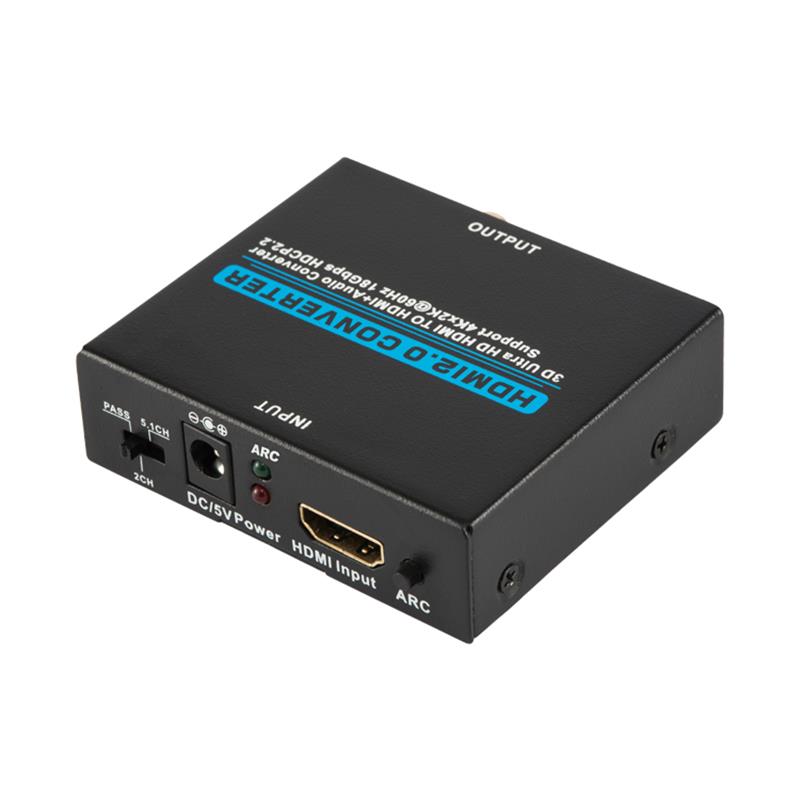

Это устройство представляет собой аудио - экстрактор HDMI, поддерживающий HDR, ARC, 3D и 4KX2K, что позволяет легко переключить несколько высокочистых источников или смарт - источников MHL на высокочистую дисплей.Кроме того, любой источник данных поддерживает извлечение звука через канал вывода звука SPDIF и LR.поддерживает функцию ARC, которая позволяет вернуть Звук телевизора в приемник AV.

функция 2.0

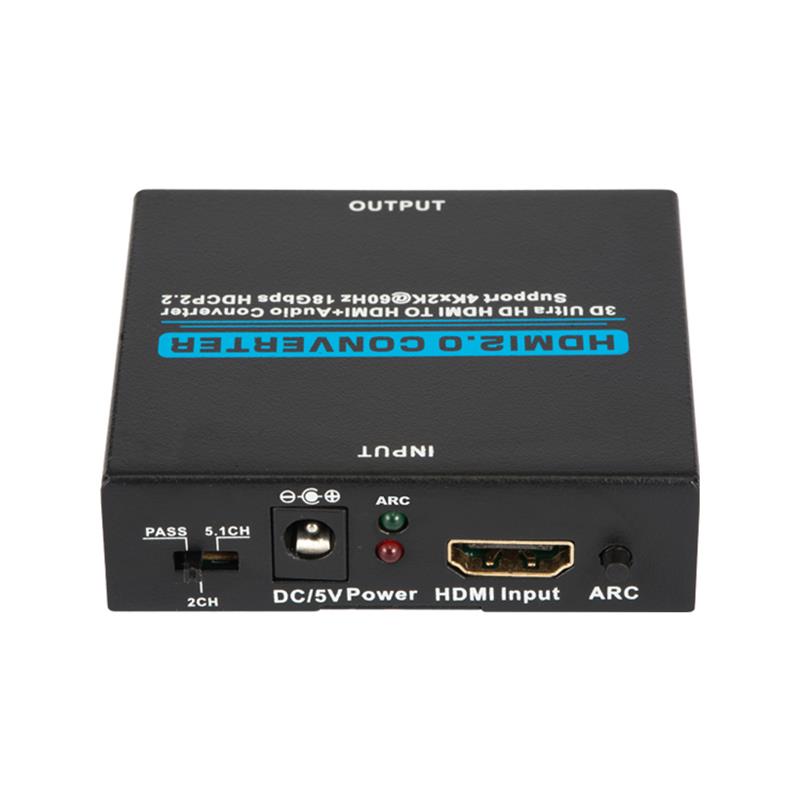

один.вход: HDMI x 1 (поддержка порта HDMI / MHL 1).

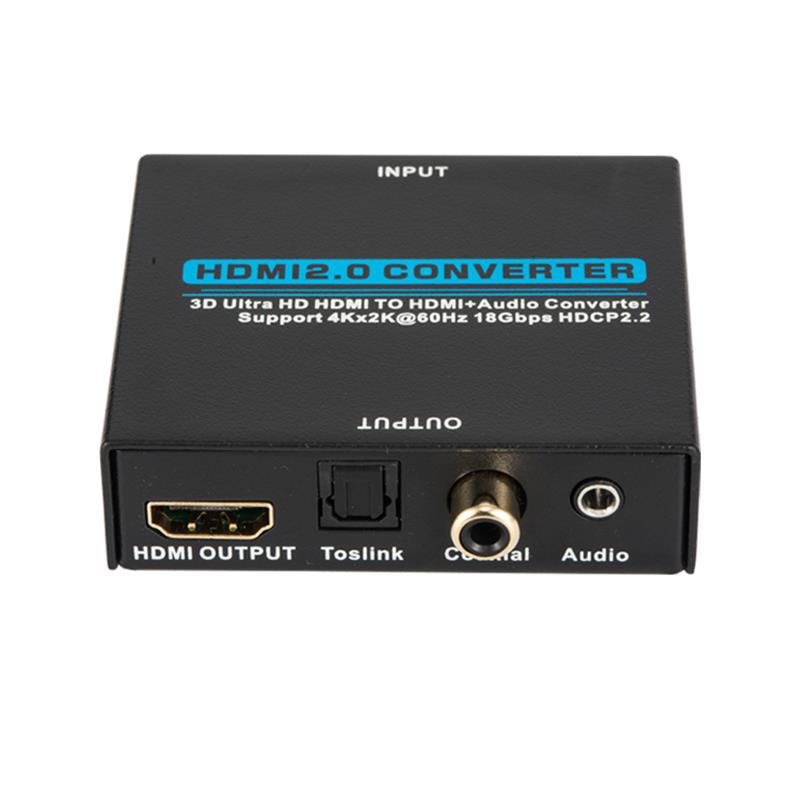

2.вывод: HDMI x 1, Toslink / SPDIF x 1, Audio x 1.

три.соответствует HDMI2. 0, HDCP2. 2 и DVI 1. 0;

четыре.Поддержка видео формата до 4k2k @ 30hz, 24 бита RGB / YcbCR

    4: 4: 4 / YCBCR4: 4: 4, 60Hz до 4k2k, 12 бит CBCR4: 4: 4;

пять.поддерживает 12 - битный цвет каждого канала, максимум 36 - битный для всех каналов.

6.Поддержка пикселевых часов на канале 3. 0Gbps TMD / 600MHz, максимум

  Общая пропускная способность тмдс составляет 18 гб / С.

номер 7.поддержка не сжатых аудио, таких как LPCM.

поддерживает сжатие аудио DTS Digital, Dolby Digital, DTS - HD и т.д.;

    и Дуби очень высокий.

Поддержка прямого доступа к HDMI.

Поддержка вывода HDMI до 7,1 CH.

Поддержка цифровых циклов вывода Toslink до 5,1 CH.

12. для моделирования стерео на выводе стерео максимум 2,0 звуковых каналов.

Поддержка стандартных аудио, DSD и HD (HBR).

Поддержка ARC (канал звукового возвращения).

3.0 упаковочные принадлежности

звуковой экстрактор HDMI / MHL - 1

Руководство пользователя - 1 шт.

источник энергии -

4.0 применение

Он переключает сигналы HDMI с исходного оборудования (например, DVD, спутниковые приемники, капсулы, камеры DV, приемники A / V и другие устройства, поддерживающие HDMI) на устройство отображения высокого разрешения (например, HDTV и HDMI - Планшетные мониторы).

5.0 принцип работы

один.использовать кабель HD для подключения источника HD к входному порту HDMI.

2.использовать кабель HDMI для подключения монитора высокой очистки к выходу HDMI.

три.для подключения аудио выберите один из следующих параметров.

  для прямого доступа к HDMI, пожалуйста, используйте этапы 2 - 3   подключить аудио приёмник к выходу HDMI.ваши звуки   приемник должен вывести видеосигнал на монитор высокой очистки.

  B. для подключения к звуковому оборудованию используется кабель Toslink. (Примечание: Toslink не поддерживает Dolby Digital Plus.Переодевайтесь, пожалуйста.   если необходимо, укажите другие параметры для ввода вывода звука из источника.

  C. использование коаксиальных кабелей для подключения стерео звук   оборудование.

четыре.Соедините адаптер питания.

пять.Примечание: если используется соединительный кабель, пожалуйста, убедитесь, что резиновая защита   перед соединением снять крышку с обеих сторон   это оборудование.

6.0 подробные технические параметры

разрешающая способность HDMI сверхвысокий   3D 4KX2K @ 50 / 60Hz (максимум)

источник   порт соединитель 36 бит   цвет всех каналов

звук   экспорт -------------------------------------------------------------- интерфейс HDMI   проход до 7,1 часа; вывод SPDIF до 5. 1 ch; 3,5 миллиметра стерео - вывода звука.

Макс   ширина полосы пропускания в каждом канале 600 МГц

максимальная скорость волны на каждом мониторе 18 фунтов стерлингов

ввод / вывод   TMDS сигнал -------------------------------------------------------------- 0.5 ~ 1.5вольт   P - p (TTTL)

ввод / вывод   сигнал DDC -------------------------------------------------------------- 5 вольт   P - p (TTTL)

вход   расстояние кабеля меньше 50 футов / 15 метров   24 AWG HDMI High / 24 - разрядный 60Hz 1080P кабель

выход   расстояние кабеля меньше 50 футов / 15 метров   24 AWG HDMI High / 24 - разрядный 60Hz 1080P кабель

операция   температурный диапазон до 5°F   131 градусов по Фаренгейту / - 15 градусов по Цельсию - 55 градусов по цельсию

операция   диапазон влажности от 5% до   90% относительная влажность (без конденсации)

размер (длина x ширина x высота) 60 & 120; 70x20 (мм)

вес ----------------------------------------------------------------- 130 г

власть   потребление (максимальное значение) -------------------------------------------------------------- час пять   ватт

операция   температура --------- до 0°C   70 градусов по цельсию

работа   напряжение ---------------------------------------------------------------- постоянный

власть   адаптер 5V - 1A

7.0 монтажные и профилактические меры

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

один медленно вставьте или вытащите сигнальный кабель, не часто вставляйте, вытащите или

  Тряси их.

оборудование не должно размещаться в солнечных, дождливых и влажных условиях, или

  не вентиляция окружающей среды.

3. на оборудовании нельзя помещать жидкие предметы.

4. не устанавливать оборудование вблизи источника тепла, например, огонь, электричество или другие

  генератор тепла.

пять Кроме того, не вставляйте металл или другие предметы в устройство

    подключите кабель к порту.

шесть не демонтировать оборудование, оборудование должно

  профессиональный обслуживающий персонал.
