1.0 Введение

HDMI переключает на CVBS или S - видеосигналы, преобразует HDMI видео - или аудио - сигналы в AV (CVBS) для сложных видеосигналов, FL / FR стерео - звуковых сигналов и S - видеосигналов.одновременно поддерживаются боковые сигналы системы DVI.помогает пользователям преобразовывать высококачественные видео - сигналы HDMI в обычные CVBS - сигналы (стандартная чёткость 480i, 576i или s).Это позволяет вести передачи по телевидению в формате NTSC и PAL.

функция 2.0

один.аппаратное преобразование, то есть вставка, без драйвера программного обеспечения

2.совместимый HDMI1.3

три.Поддержка двух стандартных телевизионных форматов NTSC и PAL

четыре.ввод HDMI, вывод AV, вывод стерео

  Ввод: HDMI x 1

  вывод: CVBS x 1; L / R x 1 S - video x 1

пять.Импорт HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

6.совместимый DVI режим 800 354x7681280 354x7681280 35dm120; 1024 1920 35hz

номер 7.Поддержка протокола HDCP, поддержка HDMI 1.3

8 штук.вывод CVBS: 480I, 576I

номер 9.Вывод звука: канал L / R

видео - выход: байпас

размер: 110mm (ширина) x84mm (глубина) x 28mm (высота)

3.0 упаковочные принадлежности:

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

1. HDMI - CVBS / S - видеопреобразователь - - 1 шт

Руководство пользователя

источник энергии ---------------------------------------------------------------

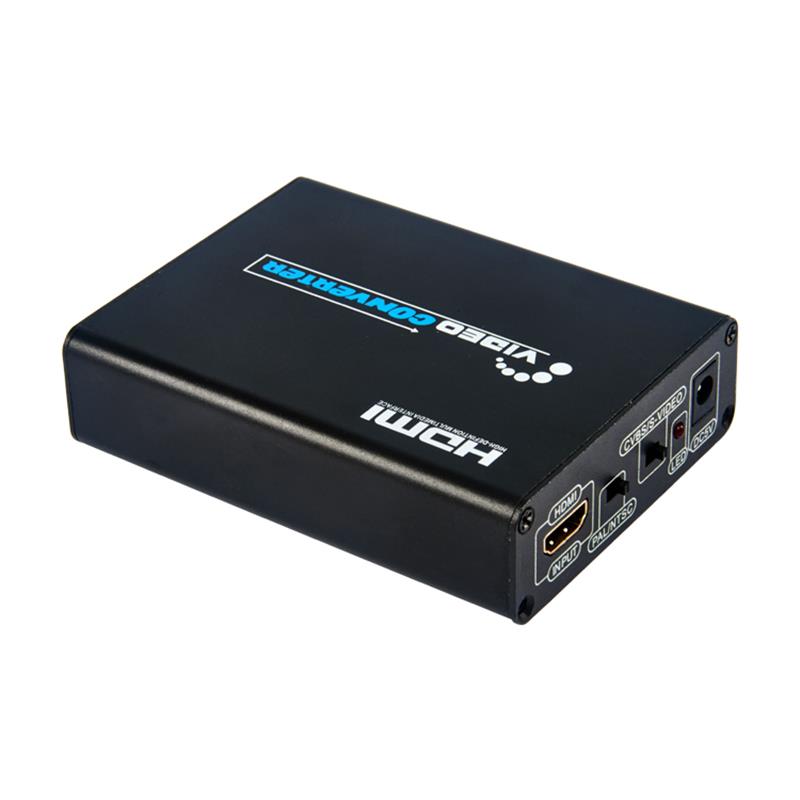

описание панели

порт ввода HDMI

PAL / NTSC - - выбор стандартных форматов PAL и NTSC

A / V S - Video - A / V или S - Video

лампа индикации питания

DC 5V-----------------------------------------------------------------

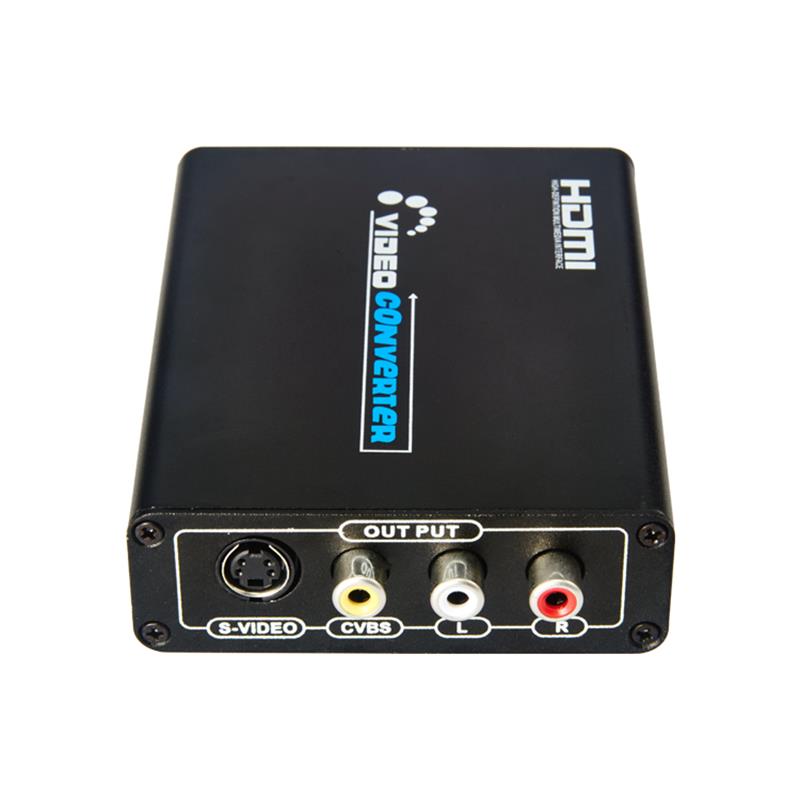

S - Видеовыход -------------------------------------------------------------

выход A / V - подключение телевизора или видеопроигрывателя   интерфейс CVBS (представлен NTSC / PAL)

5.0 области применения

А. Гражданские: капсулы, XBOX360, PS3, плееры высокого уровня.

в области промышленности: высокоочистные камеры, видеокамеры, с помощью которых такие обычные дисплеи заменят высокоточные телевизионные мониторы на большом экране, снижая затраты и пространство.

6.0 соединения и операции

6.01 кабель HDMI между источником сигналов HDMI и входом HDMI   коммутатор.

6.02 кабель A / V между коммутатором и дисплеем A / V.

6.03 кабель S - video между коммутатором и монитором S - video.

6.04 соединяйте адаптер питания с коммутатором и розеткой.открыть   источник сигналов HDMI и монитор.выбор   соответствующий порт ввода, затем работа.

7.0 проверка повреждений:

бессигнальный выход

А...     Если светодиодный индикатор не горит, Проверьте входной источник электропитания на наличие муниципального электропитания (AC110 - 220V), а если нет, проверьте электронный коммутатор.внешний источник

    плохой снабжение

б.     светодиодные лампы, проверьте, установлены ли устройства вывода HDMI для вывода HDMI, повреждён ли кабель HDMI, AV - дисплей и отключен ли канал AV (CVBS)

Нет цвета

А...     Проверь, повреждён ли кабель AV.

б.     NTSC - PAL без соответствующего NTSC или PAL тв

8.0 монтажные и профилактические меры

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

один.       медленно вставьте или вытащите Сигнальные кабели, не часто вставляйте, вытащите или качайте их.

2.       оборудование не должно размещаться в солнечных, дождевых и влажных или вентиляционных условиях.

три.       жидкие вещи не должны помещаться на оборудование.

четыре.       не устанавливайте оборудование вблизи источника тепла, например, огонь, питание или другой усилитель, производящий тепло.

пять.       Помимо подключения кабеля к порту, не вставьте металл или другие предметы в устройство.

6.       не демонтировать оборудование по собственной инициативе, ремонт должен осуществлять профессиональный обслуживающий персонал.
