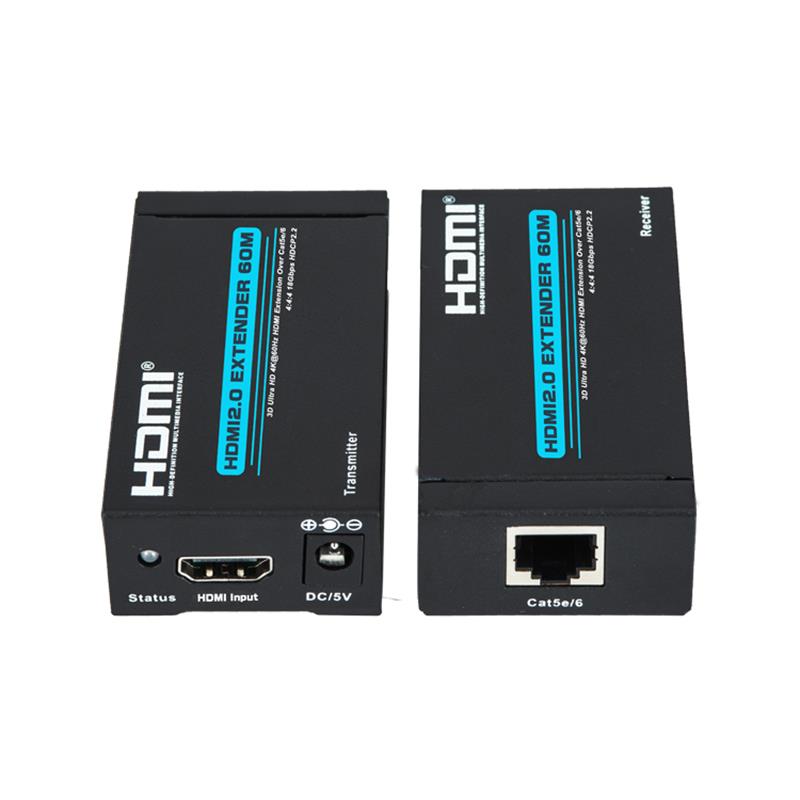

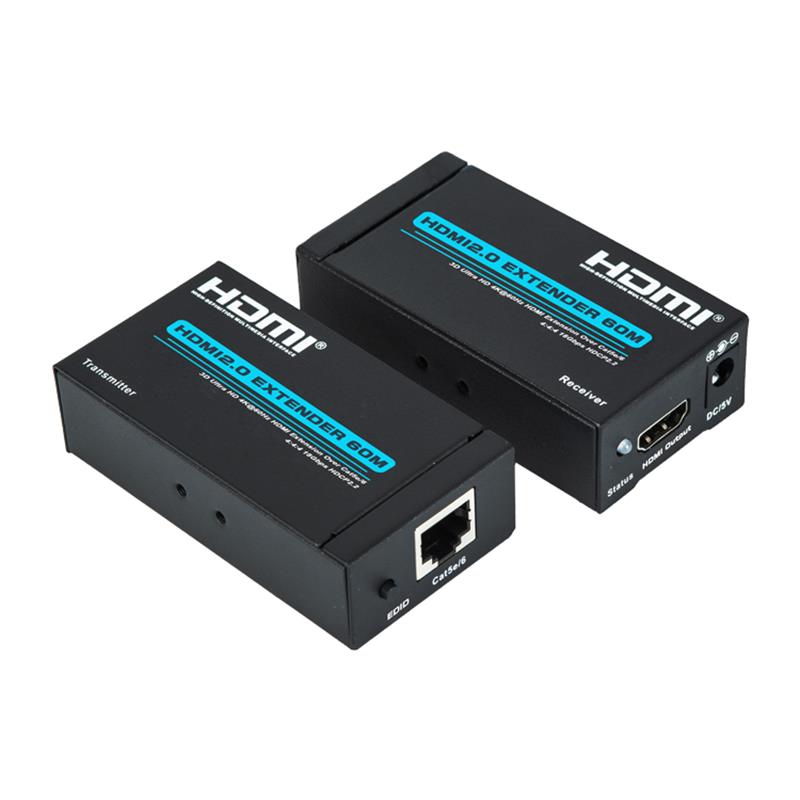

V2.0 HDMI-удлинитель 60 м. Поддержка одного кабеля Cat5e / 6 Ultra HD 4Kx2K при 60 Гц HDCP2.2

Дата выпуска:2019-11-20 10:26

Пять преимуществ продуктов

  • Соответствует HDMI2.0, HDCP2.2 и DVI 1.0
  • Поддержка видеоформатов до 4k2k при 60 Гц с 24-битной RGB \/ YcbCR 4: 4: 4 \/ YCBCR4: 4: 4 и до 4k2k при 60 Гц с 12-битной YCBCR 4: 4: 4
  • Поддержка видео в формате 3D с последовательным кадром до 1080p @ 60
  • Передача сигнала: между TX и RX Extender подключены кабели Cat5e или Cat-6 (рекомендуется) длиной до 60 метров вместо кабелей HDMI.
  • Поддержка EDID Switch

информация о продукте

Спасибо за покупку нашей продукциидля обеспечения безопасности продукции и бесперебойной работы на протяжении многих лет, пожалуйста, прочитайте инструкцию перед использованием данного продукта.



рисунок и технические параметры приводятся только для справки, а в зависимости от реальной продукции.



1.0 Введение

в расширителе HDMI2.0 60M HDMI используется кабель Cat5e / 6 (рекомендуется), а не кабель HDMI, который позволяет увеличить сигнал 4K до 60 метров.



функция 2.0

1) соответствуют HDMI2.0, HDCP2.2 и DVI 1.0;

2) передача сигналов: cat5e или cat6 (рекомендуется) кабели, не более 60   прибор связи между TX и RX вместо HDMI   расширитель

3) поддержка видео формата до 4k2k @ 60Hz, 24 бита RGB / YcbCR   4: 4: 4 / YCBCR4: 4: 4, 60Hz до 4k2k, 12 бит CBCR4: 4: 4;

4) поддержка видеоформатов до 1080p @ 60 3D кадровой последовательности;

5) поддержка коммутаторов EDID;

6) поддержка аудио формата:   DTS - HD / Dolby trueHD / LPCM7.1 / DTS / Dolby - AC3 / DSD;

7) увеличить дальность передачи, улучшить сигнал передачи;



3.0 упаковочные принадлежности

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

передатчик HDMI - 1

2.HDMI - приемник

источник энергии -

Руководство пользователя - 1 экземпляр



4.0 нормы

длина кабеля САТ - 6 между передатчиком и приёмником -----------------------------------------------------

Импорт / экспорт HDMI - 60Hz / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

Поддержка аудио формата - - - - - DTS - HD / Dolby trueHD / LPCM7.1 / DTS / Dolby - AC3 / DSD

максимальная ширина полосы...

максимальная скорость - 18гбит / с

Введите видеосигнал...

выходной сигнал DDC ---------------------------------------------------------------------------

расстояние между входом / выходом кабеля HDMI - - - ---------------------------------------------------------------

максимальный рабочий ток

адаптер питания - - - - - - - ввод: AC (50 Гц, 60 Гц) 100 вольт - 240 вольт; выход: DC5V / 1A

диапазон рабочих температур -------------------------------------------------------------------

рабочая влажность: 5 - 90% RH (без конденсации)

размер (длина x ширина x высота) - - 82x43.5x23.5mm


5.0 соединения и операции

5.1 подключение исходного оборудования к передатчику осуществляется с помощью кабеля HDMI (максимум 10 метров).

5.2 с помощью кабеля HDMI (максимум 10 м) будет показана связь оборудования с приемником.

5.3 соединение TX с RX осуществляется через cat5e / 6 (максимум 60 метров).

5.4 подключить питание к TX и RX.

5.5LED индикаторная лампа: стабильная синяя лампа при вводе сигнала.



6.0 установка и внимание

чтобы избежать контакта, повреждения продукции и защитить вашу безопасность, обратите внимание на следующее:

один       медленно вставьте или вытащите Сигнальные кабели, не часто вставляйте, вытащите или качайте их.

два       оборудование не должно размещаться в солнечной, дождевой и сырой среде, или   не вентиляция окружающей среды.

три.       жидкие вещи не должны помещаться на оборудование.

четыре       не устанавливайте оборудование вблизи источника тепла, например, огонь, питание или другой усилитель, производящий тепло.

пять       Помимо подключения кабеля к порту, не вставьте металл или другие предметы в устройство.

шесть       не демонтировать оборудование по собственной инициативе, ремонт должен осуществлять профессиональный обслуживающий персонал.
